GRAYMILLS隔膜泵Double Diaphragm Series

GRAYMILLS隔膜泵Double Diaphragm Series

双隔膜系列的优势：



高压气动隔膜泵，是流体输送的理想选择

耐腐蚀

具有 10' 至 18' 范围内的干举能力和 40 GPM 的大流量的自吸式

自清洁

便携的

隔膜确实有脉动流，与 Graymills 浪涌抑制器/滤波器一起使用

独特的“滑阀”设计即使在低速度运行时也能防止失速

泵的设计易于维护，部件数量少。空气阀组件可在外部维修（无需拆卸泵）

八种型号可提供逐渐提高的流量和压头

可与水箱结合，提供完整的、即装即用的泵送系统

规格

大多数泵可作为泵/罐组合使用。



模型



1/4”



1/2”



1”



泵体



聚丙烯



聚丙烯



聚丙烯



或铝



隔膜



铁氟龙®



铁氟龙®



或海特尔



铁氟龙®



或海特尔



球式止回阀



聚丙烯



铁氟龙®



或海特尔



铁氟龙®



或海特尔



干举能力



10 英尺



15 英尺



18 英尺



总开发头



150 英尺



150 英尺



150 英尺



空气消耗@ 70 PSI



7 CFM



18 立方英尺



30 立方英尺/分钟



大流量



5 加仑/分钟



15 加仑/分钟



50 加仑/分钟



进气口 (NPT-F)



1/4”



1/4”



1/2”



大入口压力



100 磅/平方英寸



100 磅/平方英寸



100 磅/平方英寸



大粘度



500 CPS



5,000 CPS



10,000 CPS



1 个入口/1 个出口



X



X



X



气动双隔膜输送泵型号 DPTG-50-DRUM



具有带 Teflon® 隔膜和底部吸入歧管的 1 进/1 出 1/2" 泵

快速启动和立即流动。干涸无损伤

处理粘度高达 5,000 CPS 的流体和高达 0.09 英寸的固体

泵通过塞子适配器滑入和滑出桶，无需断开软管

泵永远不会浸入滚筒内

双膜片系列尺寸



模型



一个



乙



C



1/4”



6-7/32”



6-1/2”



5-13/16”



1/2”



8-7/8”



9-5/32”



11-3/4”



1”



13-7/32”



13-3/8”



17”



双膜片系列型号



泵



隔膜



球检查



入口/出口



配置



1/4” 型号



DPTG-25



铁氟龙®



聚丙烯



1进/1出



1/2” 型号



DPHG-50



海特尔



海特尔



1进/1出



DPTG-50



铁氟龙®



铁氟龙®



1进/1出



DPTG-50-鼓



铁氟龙®



铁氟龙®



1进/1出



1” 型号 - 铝



DAHGR-100



海特尔



海特尔



1进/1出



DATGR-100



铁氟龙®



铁氟龙®



1进/1出



1” 型号 – 带 ANSI 法兰的聚丙烯



DPHGR-100



海特尔



海特尔



1进/1出



DPTGR-100



铁氟龙®



铁氟龙®



1进/1出

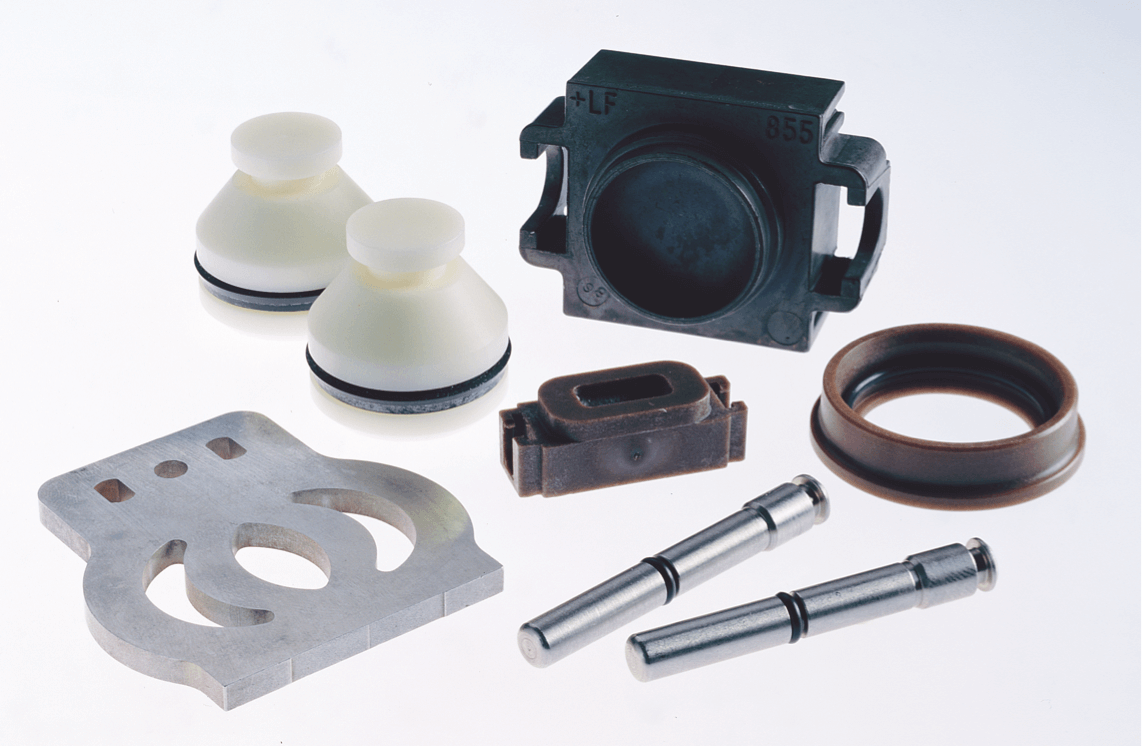

快速更换空气阀维修套件的零件比竞争对手少 50% 以上……而且泵可在外部维修



Graymills 隔膜泵配备 100% 可在外部维修的空气阀维修套件，多包含 10 个零件。竞争对手的维修套件有 20 到 30 个零件需要更换，并且必须完全拆卸它们的泵才能维修空气阀。看看这些显着的差异：



极其可靠——防止失速

更少的零件——维修套件的零件比传统阀门套件少 50%

易于维修——空气阀可以在外部进行维修。泵本身无需拆卸。维修非常简单，可以在安装泵的地方进行，从而节省时间、金钱和挫败感。

独特的 U 形密封圈——比 O 形圈密封圈更耐用、更可靠

不易结冰——没有可以结冰的小通道

无需润滑——泵性能不会受到“脏”或未调节空气的不利影响。
