AALBORG质量流量计GFM

AALBORG质量流量计GFM，产品概要

GFM 低成本铝或不锈钢热式质量流量计

设计特点

± 1% FS 精度为标准

刚性金属结构

可用流量范围从 0 到 10 sccm 到 0 到 1000 slpm

大压力 1000 psig (70 bar)

泄漏完整性 1 x 10 -9 sccs 氦气

NIST 可追溯认证

内置可倾斜 LCD 读数（某些型号）

0-5 Vdc 和 4-20 mA 信号

电路保护

可以用作便携式设备

工程单位或 0 到 100% 显示

累加器选项

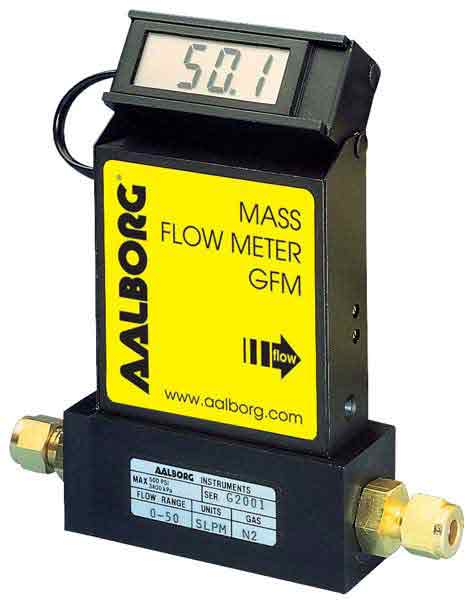

GFM 质量流量计

Aalborg 在介绍 GFM 型质量流量计系列时提出了一种用于气体热质量流量计量的低成本解决方案。

GFM 设计结合了传统质量流量装置的便利性和准确性以及以前无法实现的低成本。这些仪表中的每一个都包含一个先进的“U”形管传感器，以及用于非腐蚀性气体的铝和黄铜或用于腐蚀性应用的 316 不锈钢制成的流道元件。

操作原理

计量气体分为两条层流路径，一条通过主流管道，另一条通过毛细管传感器管。两个流道都设计为确保层流，因此它们的流速比是恒定的。

传感器管上的两个精密温度传感绕组被加热，当流动发生时，气体将热量从上游带到下游绕组。产生的温差与传感器绕组的电阻变化成正比。

惠斯通电桥设计用于监测传感器绕组上与温度相关的电阻梯度，该电阻梯度与瞬时流量成线性比例。

产生 0 至 5Vdc 和 4 至 20mA 的输出信号，指示计量气体的基于质量分子的流速。

在规定的限制范围内，流速不受温度和压力变化的影响。

一般说明

紧凑、独立的 GFM 质量流量计设计用于读取气体流速。坚固的设计与仪表级精度相结合，提供了多功能且经济的流量控制方式。

提供带有工程单位（标准）或 0 至 100% 显示的读数选项的铝或不锈钢型号。

该设计的机械布局包括内置于传感器顶部的 LCD 读数。该读数模块可倾斜 90 度以上，以提供佳的阅读舒适度。它通过一个标准的模块化插头连接到传感器，并且也很容易拆卸以进行远程读取安装。为 OEM 应用提供不带 LCD 读数的传感器。

GFM 质量流量计的流量范围为 10 sccm 至 1000 sL/min N2。气体通过 1/4” 3/8” 1/2” 压缩接头和 3/4” FNPT 接头连接。可选配件可供选择。这些控制器可用作台式装置或通过螺钉安装在底座上。

传感器电源端口有保险丝和极性保护。

泄漏完整性

1 x 10 -9 smL/sec 大氦气到外部环境。
