产品介绍

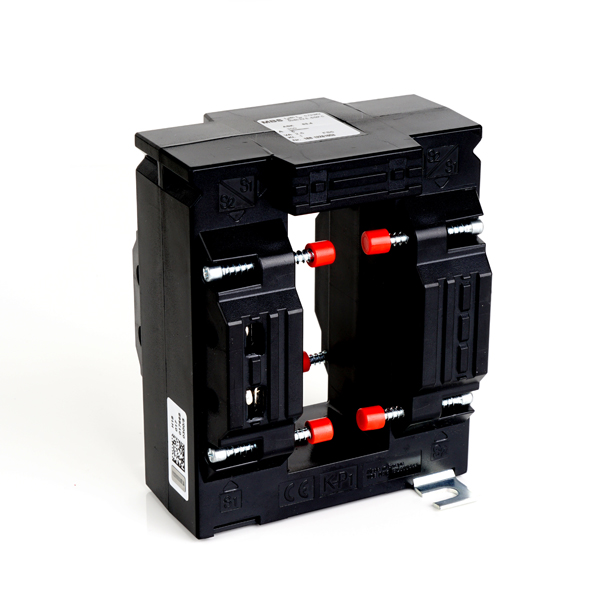

MBS互感器ASK 83.4
MBS AG 目前的生产包括 10,000 多台 0.5 系列低压电流转换器,工作电压为 0.72 kV 或 CTB 型系列为 1.2 kV。
插入式电流互感器,初级额定电流为 30 A 至 7,500 A,次级额定电流为 5 A 或 1 A,精度等级为 0.2 s、0.2、0.5 s、0.5 和 1。所有设备均配有所需的紧固材料。可选配与轨窗相匹配的初级导电轨(电解铜,镀镍),包括 DIN 933 螺钉,配有螺母、垫圈和弹簧垫圈,用于安装在母线或类似物中。
参数:
母线 1 in mm 84x34
母线 2 in mm 2x80x10
圆导体 mm 34
宽度(毫米) 96
高度(毫米) 117
深度(毫米) 68
初级电流
250 , 300 , 350 , 400 , 500 , 600 , 750 , 800 , 1000 , 1200 , 1250 , 1500 , 1600 , 1800 , 2000 , 2500
二次电流
1 , 5
负担(弗吉尼亚州)
1,5 , 2,5 , 5 , 10 , 15 , 30
精度等级
0,2 , 0,2S , 0,5 , 0,5S , 1
热。标称持续电流 I cth : 1,0 x I pr
热。标称短时电流 I th : 60 x I pr , 1 Sek.
工作电压 U m : 0,72 kV
绝缘测试电压:3 kV, U eff , 50 Hz, 1 Min.
标称额定频率:50 Hz
隔离等级:E
