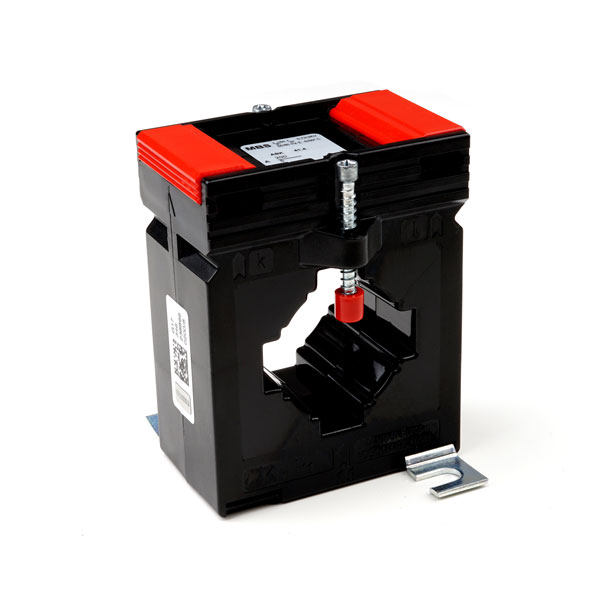

MBS互感器ASK 41.4

MBS互感器ASK 41.4
MBS AG 目前的生产包括 10,000 多台 0.5 系列低压电流转换器，工作电压为 0.72 kV 或 CTB 型系列为 1.2 kV。
插入式电流互感器，初级额定电流为 30 A 至 7,500 A，次级额定电流为 5 A 或 1 A，精度等级为 0.2 s、0.2、0.5 s、0.5 和 1。所有设备均配有所需的紧固材料。可选配与轨窗相匹配的初级导电轨（电解铜，镀镍），包括 DIN 933 螺钉，配有螺母、垫圈和弹簧垫圈，用于安装在母线或类似物中。
参数：
母线 1 in mm 40x10
母线 2 in mm 2x30x5
圆导体 mm 32
宽度（毫米） 70
高度（毫米） 88,5
深度（毫米） 58
卡扣式安装 55012
密封百叶窗 59041
初级电流
50 , 60 , 75 , 80 , 100 , 150 , 200 , 250 , 300 , 350 , 400 , 500 , 600 , 750 , 800 , 1000

二次电流
1 , 5

负担（弗吉尼亚州）
1 , 1,25 , 1,5 , 2 , 2,5 , 3,75 , 5 , 7,5 , 10 , 15 , 30

精度等级
0,2S , 0,5 , 1
热。标称持续电流 I cth : 1,0 x I pr
热。标称短时电流 I th : 60 x I pr , 1 Sek.
工作电压 U m : 0,72 kV
绝缘测试电压：3 kV, U eff , 50 Hz, 1 Min.
标称额定频率：50 Hz
隔离等级：E
