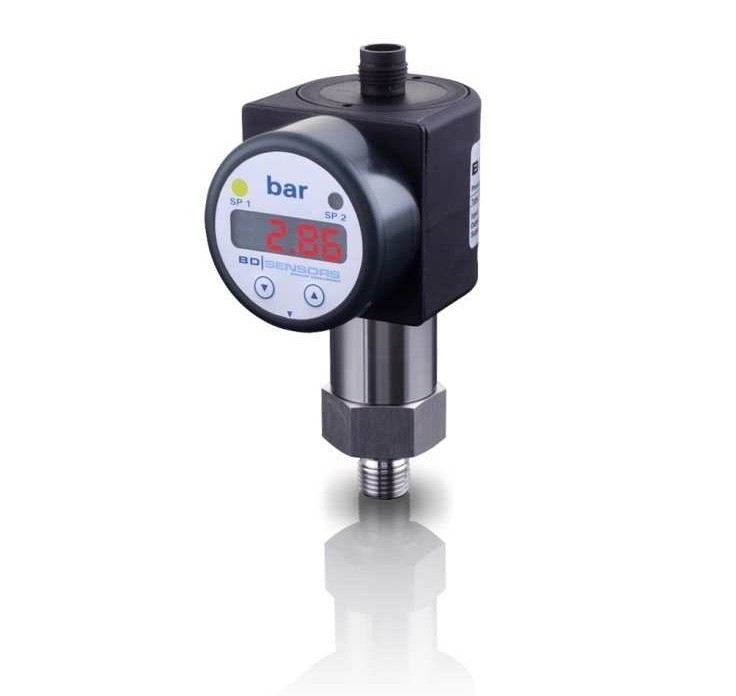

BD SENSORS压力开关PS 101

BD SENSORS压力开关PS 101，电子压力开关   不锈钢传感器
额定量程： 从 0 ... 100 mbar 至 0 ... 600 bar
输出信号：
2 线制： 4 ... 20 mA

3 线制：0... 20 mA / 0 ... 10 V

精度：
标准：0.175% FSO BFSL

（0.35% FSO IEC 60770）

可选：0.125 % FSO BFSL

（0.25 % FSO IEC 60770）
电子压力开关PS 101 完美结合了以下功能：
► 智能压力开关
► 数字显示模块
 PS 101 可广泛应用于各种工业领域。
PS 101 标准配置配备一个PNP 节点和一个带4 位LED 显示的可旋转显示模块。

可选型号如本安防爆型，可配置4 个节点输出以及1 个模拟输出等。

产品特点
4 位LED 显示测量值

可旋转可设置数显模块

节点：1、 2 或 4 个 PNP 节点输出，可任意设置

可选型号
本安防爆型

焊接式压力传感器

客户特殊需求
