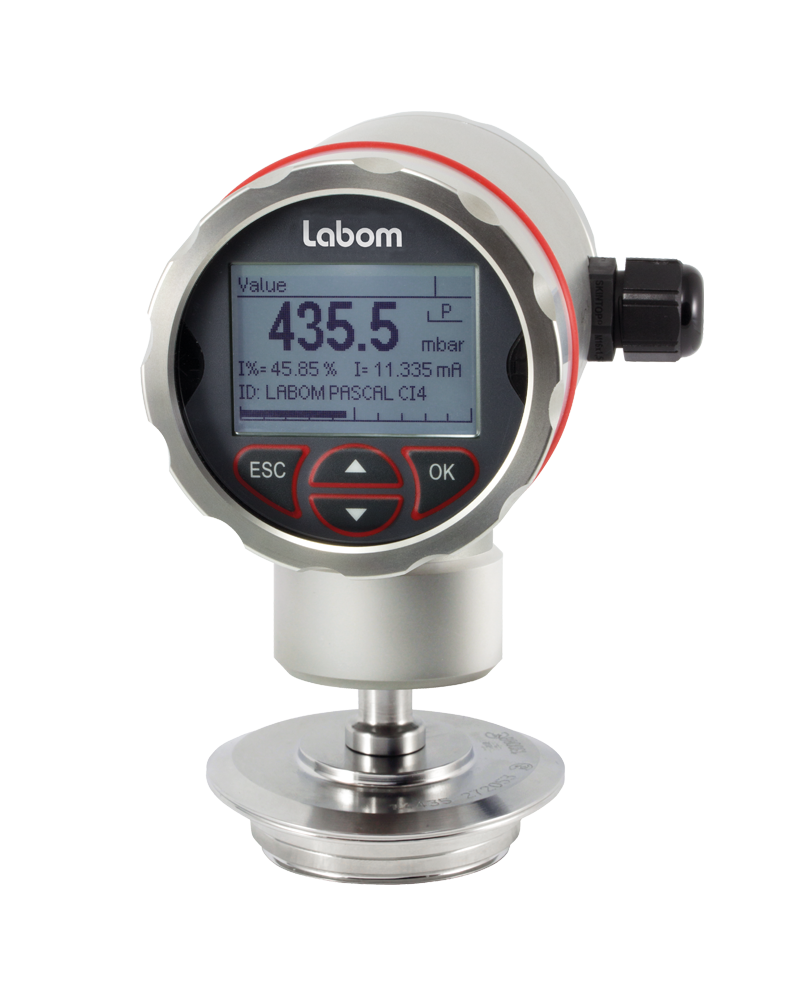

LABOM压力变送器PASCAL CI4110

LABOM压力变送器PASCAL CI4110

特征

压力变送器，用于测量食品和制药行业应用中的气体、蒸汽和液体的相对和压力

卫生设计的不锈钢外壳，防护等级 IP 65/67

准确度 ≤ 0.1 %

高分辨率图形显示屏，具有直观的 4 键操作和背光

的参数化功能

更多功能

选项

准确度 ≤ 0.075 %

气体和粉尘的防爆保护

根据 SIL2 分类

俄罗斯联邦测量设备

符合 EN 10204 的材料

更多选项

测量范围

参见数据表

结构设计/案例

设计：两腔外壳，可连续旋转 ± 170°

外壳表面喷砂

材料案例： - 不锈钢 mat.。 1.4301/1.4305 (304/303)

- 不锈钢 mat.. 1.4404 (316L)

材料前盖： - 聚丙烯，黑色

- 不锈钢 mat.. 1.4305 (303)

- 不锈钢 mat.. 1.4404 (316L)

垫圈：硅胶/丁腈橡胶

符合 EN 60529 的防护等级： - IP 65 / IP 67

- IP 69K

符合 EN 60721 3-4 的气候类别：4K4H

抗振性符合 EN 61298-3：10…60 Hz：± 0.35 mm

60…1000 赫兹：5 克

材料窗口： - Macrolon

- 不碎玻璃（需要不锈钢前盖）

电子连接： - 圆形连接器 M12

- 电缆密封套 M16x1.5，PA 黑色

- 电缆密封套 M16x1.5，不锈钢

- 电缆密封套 M20x1.5，PA 黑色

- 电缆密封套 M20x1.5，不锈钢

- 1/2" NPT, PA 黑色

 应要求提供更多连接

接线端子： - 大 1.5 mm2 的弹簧夹端子

- 大 2.5 mm2 的接线柱

- 大 2.5 mm2 的螺纹端子

重量：约1.4 kg（不含隔膜密封）

铭牌：激光打标

过程连接

位置：-底部

- 背部

设计：查看订单详情

材料接液部件

材质：见订单详情

卫生设计

由不锈钢制成的接液部件的表面粗糙度根据 EHEDG Doc.8 和 ASME BPE SF3 执行。

在选择附加特征 HY 的情况下，我们保证以下表面粗糙度值：

隔膜箔：Ra ≤ 0.38 µm

激光焊接：Ra ≤ 0.76 µm

车削零件：Ra ≤ 0.76 µm

可根据要求提供更多版本的卫生设计。

测量系统

传感器：压阻式测量元件

系统填充：合成油，不含硅 FD1，FDA 认证，USDA-H1 级

准确性

参考条件：根据 DIN EN 60770-1

TU = 常数。 (15…25) °C

φ = 常数。 (45...75) % r.F.

pU = 常数。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

MBA = 0 巴

校准位置：过程连接底部：垂直

过程连接背部：水平

参考精度：见数据表

长期漂移：参考标称范围

≤ 0.1%/年

操作可用性：< 12 秒

电流输出的响应时间 t90：对于 20 Hz 测量速率：通常为 120 ms

对于 100 Hz 测量速率：通常为 50 ms

温度影响，案例：参见数据表

温度影响过程连接：取决于设计

 有关详细信息，请参阅数据表

过程温度的主动补偿（ATC 技术，参见一般技术建议 TA_041）

指示

显示： - 带背光的高分辨率图形显示

- 4 键操作

- 可自由配置的显示模式

- 可连续旋转 ± 170（每 90° 定位一次）

- 可选：远程显示和控制单元，可在距离测量点 10 m 处使用

配置存储器： - 所有参数设置数据都可以从设备复制到显示模块的配置存储器中。即使在断电的情况下，数据也会永久存储在那里。

- 参数可以简单快速地传输到其他设备。

输出

信号：2 线技术 4…20 mA

下限 3.8…4 mA

上限 20…21 mA

下限报警电流 < 3.6 mA

上限报警电流 > 21 mA

电流限制 22 mA

数字通信：HART® 协议，版本 7

 设备驱动：

- SIMATIC PDM 的 EDD

- PACTware 或兼容系统的 DTM（FDT 合规性）

- 用于 375 / 475 现场通讯器的 EDD

功能： 可调：

- 线性

- 逆反应

- 按平方根

- 多 64 个支撑点的表格功能

倾角：大。 100:1

阻尼：0…999.9 s 可选，步长为 0.1 s

测量频率：20 Hz，可切换至 100 Hz

分辨率：1 µA

电流检测功能：3.55…21.5 mA 可选择 0.001 mA 步长

负载 RB：RB ≤ (UV-12V DC)/0.022 A [Ohm]

UV = 电源电压

对于 HART 通信：RB ≥ 230 Ω

电源电压

功能范围：12…30 V DC，反极性保护

纹波：< 5 %

温度范围

环境温度：-40…80 °C

（在低于 - 30 °C 的温度下，显示器的可见度会受到限制）

介质：20…160°C

在 Ta = 大值。 70 °C , > 500 mbar abs 带温度解耦器高达 200 °C

Ta = 环境温度

 真空应用：

10…500 毫巴压力：-20…120 °C

< 10 mbar abs 根据要求

储存：-40…80 °C

测试和

查看文档

类型系列

CI4110、CI4113
