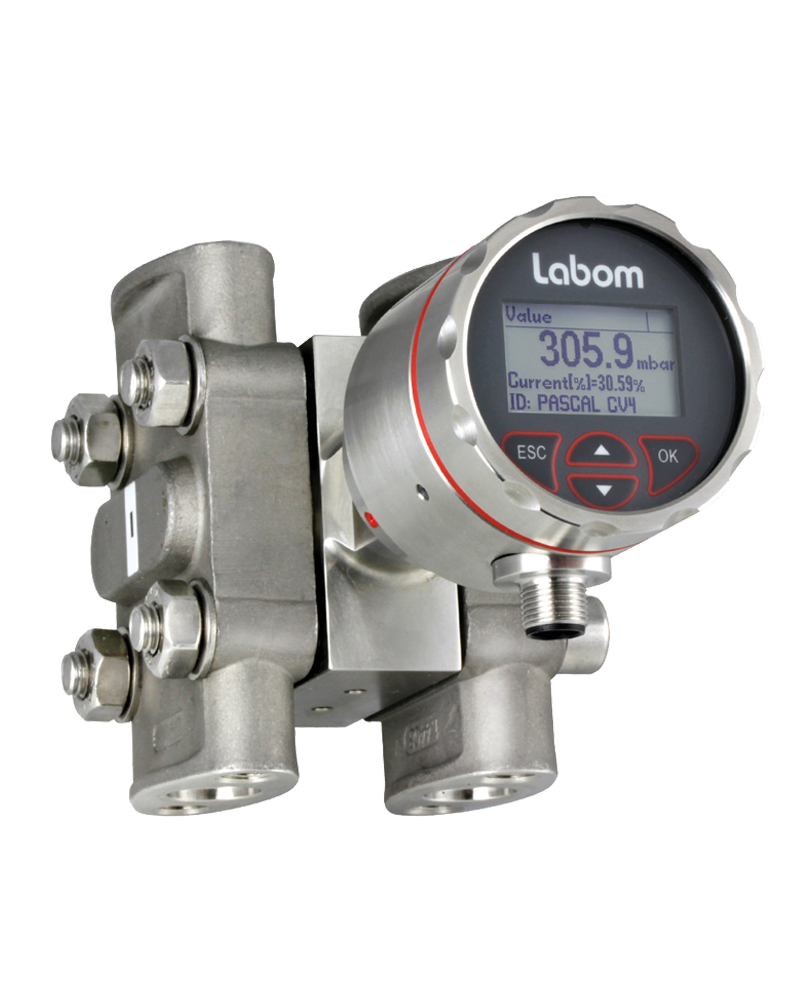

LABOM差压变送器CV4300

LABOM差压变送器CV4300

特征

不锈钢外壳，可连续旋转 ± 170°，防护等级 IP 65/67

具有直观操作和背光的高分辨率图形显示器

访问设备数据

的参数设置、模拟和诊断功能

标称范围 -0.25...0.25 bar 至 -1...40 bar

更多功能

选项

准确度 ≤ 0.1 %

气体和粉尘的防爆保护

符合 EN 10204 的材料

符合 EN 10204 的校准

防护等级 IP 69K

设计：不锈钢卫生外壳，可连续旋转 ± 170°

材料案例：不锈钢 mat.. 1.4305 (303)

选项：不锈钢垫。 1.4404 (316L)

材料前盖：不锈钢 mat.. 1.4305 (303)

选项：不锈钢垫。 1.4404 (316L)

垫片：

EPDM / FKM（如果防护等级为 IP 69K）

符合 EN 60529 的防护等级：IP 65 / IP 67

选项：IP 69K

符合 EN 60721 3-4 的气候类别：4K4H

材料窗口：Macron 硬化

选项：不碎玻璃

电气连接：圆形连接器 M12

 选项：Kabelverschraubungen

- M16 x 1.5，PA 黑色

- M16 x 1.5，黄铜镀镍

- M16 x 1.5，不锈钢

- M20 x 1.5，PA 黑色

- M20 x 1.5，黄铜镀镍

- M20 x 1.5，不锈钢

- 1/2" NPT, PA 黑色

 应要求提供更多连接

接线端：弹簧夹端子，大 2 mm2

铭牌：不干胶标签

过程连接

设计：连接尺寸符合 DIN EN 61518 的过程法兰

 - 过程连接件 1/4 – 18 NPT 安装螺纹 7/16 – 20 UNF

 - 过程连接 1/2 – 14 NPT 通过椭圆法兰（见附件）

 过程法兰包括1/4“ NPT 密封塞，可选配排气阀。

 过程法兰是可旋转的。

 可应要求提供更多过程连接。

材料接液部件

工艺法兰：不锈钢，mat.-. 1.4408

膜片：不锈钢，无垫。 1.4404/1.4435 (316L)

垫片：FKM Viton

通风阀：不锈钢，mat.-. 1.4404 (316L)

密封塞：不锈钢316L

测量系统

传感器：压阻式测量元件

系统填充：合成油 FD1，不含硅，符合 FDA 标准

准确性

参考条件根据 EN 61298-1：TU = const。 (15…25) °C

φ = 常数。 (45...75) % r.F.

pU = 常数。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

 下范围值 = 0 bar

校准位置：垂直

特性偏差：参考调整后的量程（根据 DIN 16086 的极限点法）

高达量程比 5:1 ≤ ± 0.15 %

量程比 > 5:1 ≤ ± 0.03 % x TD

 选项（不适用于 NR 250 mbar）：

高达量程比 5:1 ≤ ± 0.1 %

量程比 > 5:1 ≤ ± 0.02 % x TD

长期漂移：漂移：参考标称范围≤0.1%/年

温度影响过程案例：参考标称范围

 环境温度 -20…80 °C：

0.15 %/10K，大值0.4%

 环境温度 -40…-20 °C：

典型 ± 0.2 %/10K

影响静压：参考公称量程

 -0.25...0.25 巴

0.12% x 统计压力 [bar] x TD

 -1...1 巴

0.03% x 统计压力 [bar] x TD

 -1...4 巴

0.02% x 统计压力 [bar] x TD

 -1...16 巴

0.002% x 统计。压力 [bar] x TD

 -1...40 巴

0.001% x 统计。压力 [bar] x TD

指示

显示： - 带背光的高分辨率图形显示

- 4 键操作 - 可自由配置的显示模式

- 连续旋转

- 可在电压下拆卸

输出

信号：2 线技术：4…20 mA

 下限：3.8…4 mA

 上限：20...21 mA

 下限报警电流：< 3.6 mA

 上限报警电流：> 21 mA

 电流限制：22 mA

 数字通信：HART® 协议，版本 7

 设备驱动：

- SIMATIC PDM 的 EDD

- PACTware 或兼容系统的 DTM（FDT 合规性）

功能： - 线性

- 反转

- 表功能多达 32 个支撑点（准备中）

调节比：高达 20:1

阻尼：0…999.9 s

测量频率：20Hz

分辨率：≤ 1 µA

电流检测功能3.55…21.5 mA 可选择 0.001 mA 的步长

负载RB：RB ≤ (UV-12V DC)/0.022 A [Ω]

UV = 电源电压

 用于 HART 通信 RB ≥ 230 Ω

电源电压

功能范围：12…30 V DC，反极性保护

纹波：< 5 %

温度范围

环境温度：-20…80 °C

 选项：-40…80 °C

（在低于 - 30 °C 的温度下，显示器的可见度会受到限制）

介质：-20…100° C

储存：-40…80 °C

测试和

查看文档。

类型系列

CV4300
