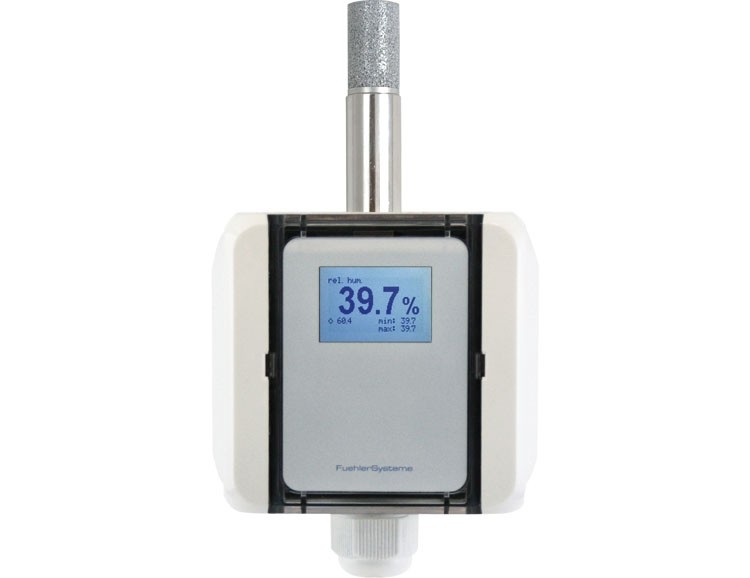

RAFT/A 湿度和温度传感器记录温度以及环境中空气的相对湿度、绝对湿度、混合比或露点，并将该测量值分别转换为线性输出信号 0-10 V 4-20 毫安。

作为选项，该设备具有无电位转换触点和背光显示屏。

可以为两个测量值之一定义转换触点。

显示内容可以使用菜单和测量值、开关阈值设置、相应继电器的状态、所选间隔（1 小时 / 6 小时 / 12 小时 / 24 h) 等可以读出。除了温度外，还可以从 4 个参数中选择测量值 % r.h.、g/m³、g/kg、每个 DIP 开关可以轻松选择 dp。

此外，湿度测量装置具有加热功能，可在 95...99% r.h. 的高湿度下保护传感器。如果相对湿度超过出厂设置的阈值一段时间，加热功能将被开启。传感器在有限的时间内加热，从而干燥并防止冷凝。在加热和随后的温度平衡阶段，输出信号保持稳定在触发加热功能之前的一个测量值。

湿度和温度传感器通过可拧紧的烧结过滤器得到很好的保护，免受污染，如果需要，可以使用偏移控制器进行原位精细校准。

参数：

测量范围 r.H. 0-100% 相对湿度

绝对测量范围湿度 0-50 g/m³、0-80 g/m³（计算值）可通过 DIP 开关选择

测量范围 空燃比 0-50 g/kg, 0-80 g/kg (计算) 拨码开关可选择

测量范围露点 -20...+50°C DP, -20...+80°C DP, 0...+50°C DP (计算值) 可通过 DIP 开关选择

测量范围温度-20...+80°C

刻度 -30...+70°C、-20...+80°C、0...+50°C、0...+100°C 可通过 DIP 开关选择

精度湿度 ±3% r.H. （30-70% r.H.，否则 ±5% r.H.，20°C）

准确温度 ±0,5 K

温度依赖性 ±0.02% r.H. / K（电压输出），±0.04% r.H. /K（当前版本）； ±0,05°C / 10 K（电压版本），±0,07°C / 10 K（电流输出）

长期稳定性 ±1%/年

传感器 组合式电子温湿度传感器

传感器保护螺纹不锈钢烧结过滤器，通过加热功能在 95...99% r.H. 范围内进行冷凝保护。

流速 < 2 m/s

电源电压模拟 0-10 V 24 V AC/DC (±5%)

模拟电源电压 4-20 mA 15...36 V DC (Ubmin = 15 V + RLoad*0,02A)

电流消耗在 0-10 V 典型值。 10 mA、30 mA 峰值电流消耗持续 50 ms 在选项继电器的开关时刻

最大 4-20 mA 时的电流消耗20 mA / 输出，40 mA 峰值电流消耗持续 50 ms 在选项继电器的开关时刻

模拟输出 0-10 V 3 线制连接，负载电流 < 0,1 mA

模拟输出 4-20 mA 2 线制连接（变送器），最大值RLoad(Ohm) = (+Ub - 15 V) / 0,02 A

报警输出 1 x 无电位转换触点，48 V，1 A

切换迟滞继电器 所选标度的 2%（无显示），所选标度的 0,5...5% 可调（带显示屏）

最大电气连接螺钉端子1,5 平方毫米

外壳聚碳酸酯 PC UL 94 V0 带铰链锁，颜色信号白色，类似于 RAL 9003

电缆密封套 PG11 高强度电缆密封套，带应力消除装置

显示可选 LCD 显示屏，带背光开/关/自动

材质保护管：不锈钢V2A

尺寸 外壳：L 89 x W 80 x H 47 mm，保护管：Ø 16 x 40 mm

防护类型 外壳/电子：IP65，传感器：IP30

防护等级 III

工作范围 r.H. 0...98% 相对湿度在无污染、非冷凝的空气中

工作温度 探头：-20...+80°C，电子：-20...+70°C

储存温度 -20...+50°C

安装螺丝紧固

认证 CE、EAC、RoHS

型号：

RAFT/A-I 0-100% r.H. -20...+80°C 2 x 4-20 mA

RAFT/A-ID 0-100% r.H. -20...+80°C 2 x 4-20 mA

RAFT/A-IR 0-100% r.H. -20...+80°C 2 x 4-20 mA

RAFT/A-IRD 0-100% r.H. -20...+80°C 2 x 4-20 mA

RAFT/A-U 0-100% r.H. -20...+80°C 2 x 0-10 V

RAFT/A-UD 0-100% r.H. -20...+80°C 2 x 0-10 V

RAFT/A-UR 0-100% r.H. -20...+80°C 2 x 0-10 V

RAFT/A-URD 0-100% r.H. -20...+80°C 2 x 0-10 V
