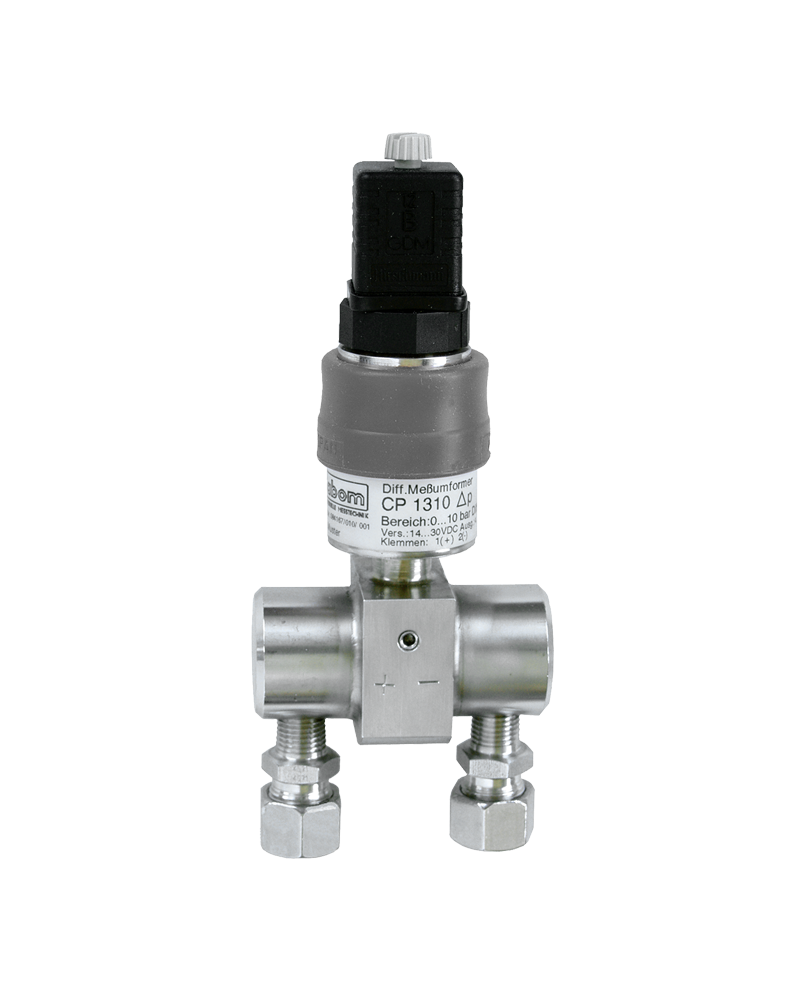

LABOM压差变送器CP1310

LABOM压差变送器CP1310

特征

小而坚固的设计

不锈钢接液部件

测量范围 0...250 mbar 至 0...25 bar

零点和量程可通过电位器进行外部调整

输出信号：4...20 mA 2 线制电路，0...20 mA 3 线制电路，0(2)...10 V 3 线制电路

外壳设计：材料：st。钢垫。-没有。 1.4301 (304)

防护等级：IP 65

 用于微调电位器的硅盖板。

符合 DIN EN 175301-803-A（DIN 43650，A 型）的直角插头

带电缆密封套 M16x1.5 mm，

电缆直径 4...10 毫米

过程连接件 2 x NPT 1/4 - 18，标准距离 54 mm。选项：压缩接头 (Ermeto)更多型号可应要求提供

测量系统 压阻式测量电桥，由集成不锈钢膜片保护

填充材料：无硅合成油

材料：隔膜：st。钢垫。-没有。 1.4404 (316L)

细胞：圣。钢垫。-没有。 1.4404 (316L)

重量：标准外壳：约。 1030 克

储存温度范围：-25...+80 °C

极限温度范围：-25...+70 °C

额定温度范围：-10...+70 °C

温度影响：在零点上：≤ 0.05 % of meas。跨度/K

在措施上。跨度：≤ 0.05 % 的测量值。跨度/K

辅助电源：标准版：

- 额定电压 24 V DC

- 功能范围

2 线制电路 14...30 V DC

3 线制电路 16...30 V DC

- 大限度。许可。工作电压 30 V DC

 防爆设计：

许可。 2 线制电路的电压范围 15...30 V DC

 防爆设计：

许可。 3 线制电路的电压范围 16...30 V DC

标准测量范围：见订单详情

过载限制一侧和静态超压两侧：请参阅订单详细信息

过载影响：≤ 0.1 % f.s.

输出信号：4...20 mA，2 线制电路，标准。其他信号见订单详情。

输出信号中的电流限制：大输出电流约30毫安

电源电压影响：≤ 0.2 % f.s. / 10 伏

调整范围：零点和量程约。 ± 10 %

响应时间：≤ 20 ms

线性误差包括滞后：≤ 0.5 % v.E. （基于终端）

电气数据： 本安电路中大值的总和：

Ui = 30 伏

Ii = 100 毫安

圆周率 = 0.7 瓦

 更多信息请参见数据表。

注意：确保在爆炸危险区域内外的整个布线过程中都有等电位连接。

 如果设备安装在 0 区且温度等级为 T5 和 T6 并且出现故障，请关闭设备！

负担： - 当前输出：

2线电路

标准版本 Ra= UB - 14 V / 20 mA (KOhm)

带防爆保护 Ra = UB - 15 V / 20 mA (KOhm)

 - 电压输出：

在有功率输出的设备的情况下可以获得20mA的电流。

负载影响：对于 500 欧姆负载变化：≤ 0.1 % f.s.

EMC 测试： - 根据 EN 50082，第 2 节，95 年 3 月发布的工业噪声抗扰度

- 发射干扰符合 EN 50081，第 1 节，1993 年针对住宅和工业区的问题

测试和

查看文档

类型系列

CP1310、CP1311
