LABOM差压变送器PASCAL CV3330

LABOM差压变送器PASCAL CV3330

特征

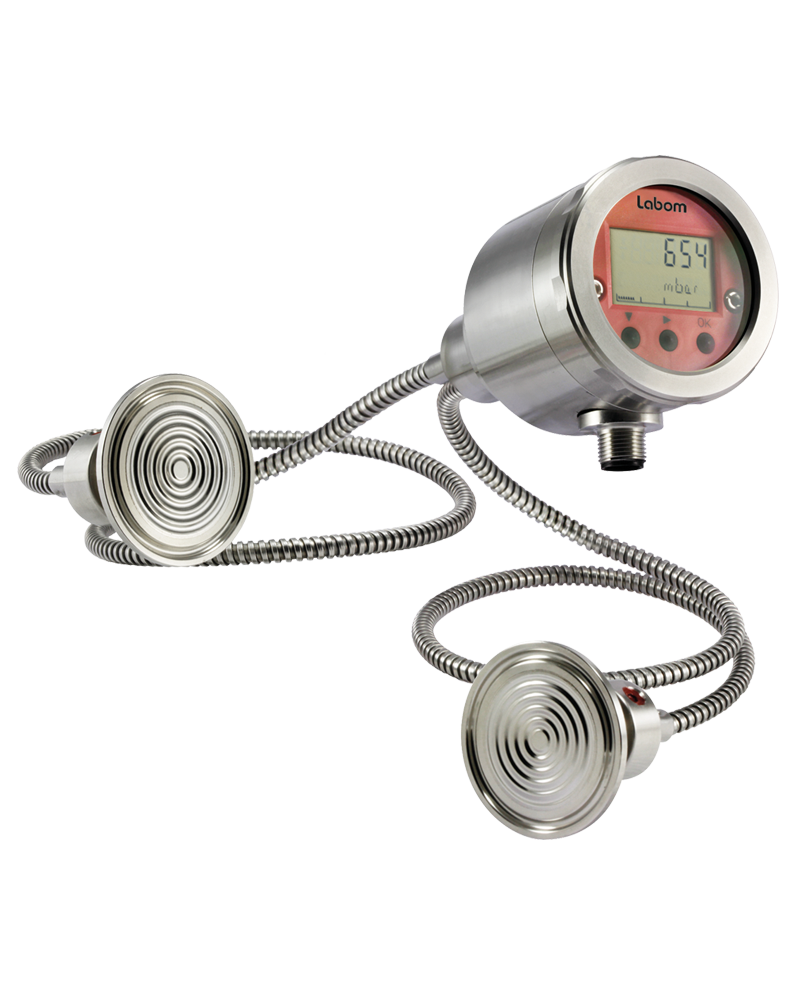

用于隔膜密封操作的模块化差压变送器

采用隔膜密封技术的各种过程连接（参见产品组 D5）

不锈钢或特殊材料的接液部件

带 5 段数字显示和条形图的多功能显示器

带 2 个浮动通道的开关模块，大 0.5 A 开关电流，所有侧电隔离，无需额外辅助电源

更多功能

选项

气体和粉尘的防爆保护

俄罗斯联邦测量设备

符合 EN 10204-3.1 的材料

符合 EN 10204-3.1 的校准

根据 SIL2 分类

设计：带螺旋盖的两腔外壳设计，多可连续旋转 170°

小的外壳体积，出色的防潮和冷凝保护

材料：不锈钢垫。-没有。 1.4301 (304)

防护等级

根据 EN 60529：IP 69K

气候类别每

EN 60721 3-4：4K4H

窗口： 不碎塑料： Makrolon

外壳密封：O 型圈：NBR

埃尔。连接：螺丝端子 1 mm2

电缆密封套：- 电缆密封套 M16，材料：PA

- 圆形连接器 M12

 更多详细信息请参阅订购代码并应要求提供。

重量：约1.2 kg（带 1 m 毛细管）

过程连接

设计：容积减小的压差室，适用于直接安装带毛细管连接的隔膜密封件。

隔膜密封参见产品组 D5。

材料接液部件

材料：见产品组 D5

测量系统

传感器：压阻式

系统填料：由于应用的不同，有不同的系统填料可用，参见技术说明 TA_031。

准确性

极限点设置：根据 DIN 16086

参考条件：根据 EN 60770-1

线性误差：≤ 0.15 % of span

TD 5:1 无修改

滞后：≤ 0.05 % 的标称范围

重复性：≤ 0.05 % 的标称范围

校准位置：垂直安装位置（显示器朝上）

长期漂移：(EN 60770-1) ≤ 0.1 % / 年标称范围

外壳温度影响：量程下限值/量程上限值

范围 0…60 °C：标称范围的 ± 0.15 % / 10K

范围 < 0 °C，> 60 °C：标称范围的 ± 0.2 % / 10K

影响静压：参考公称量程

 0.4 巴 0.12 % x 统计压力 [bar] x TD

1 巴 0.03 % x 统计。压力 [bar] x TD

4 巴 0.02 % x 统计。压力 [bar] x TD

16 巴 0.002 % x 统计。压力 [bar] x TD

40 巴 0.001 % x 统计。压力 [bar] x TD

输出

一般：延迟时间：约。 160 毫秒

 测量周期：6次测量/秒

 测量范围设置：量程比 5:1

基本模块：4…20 mA：信号：4…20 mA，2 线制

 电流范围：3.8…20.8 mA

 电流限制：约22毫安

 报警状态：< 3.6 mA，可选 > 21 mA

 阻尼：0…120 秒

 负载 RB：RB ≤ (UV-12V DC)/0,022A [Ohm]

UV = 电源电压

基本模块：PROFIBUS PA：信号：符合 IEC 61158-2 的数字

 协议：EN 50170-PROFIBUS PA，Profile 3.0

 传感器地址：0…126（126 = 出厂设置）

 功耗：持续 11 mA

 报警电流 I FDE : 2 mA

 阻尼：0…300 秒

 参数化：SIMATIC PDM

电源电压

基本模块：4…20 mA PROFIBUS PA

标准设计：

功能范围：12…40 V DC 9…32 V DC

防爆设计：

功能范围：12…30 V DC 9...17.5 V DC

温度范围

环境温度：-20…85 °C

介质：-40…400 °C *

储存：-40…85 °C

* 取决于隔膜密封的设计和系统填充

测试和

查看文档

类型系列

CV3330
