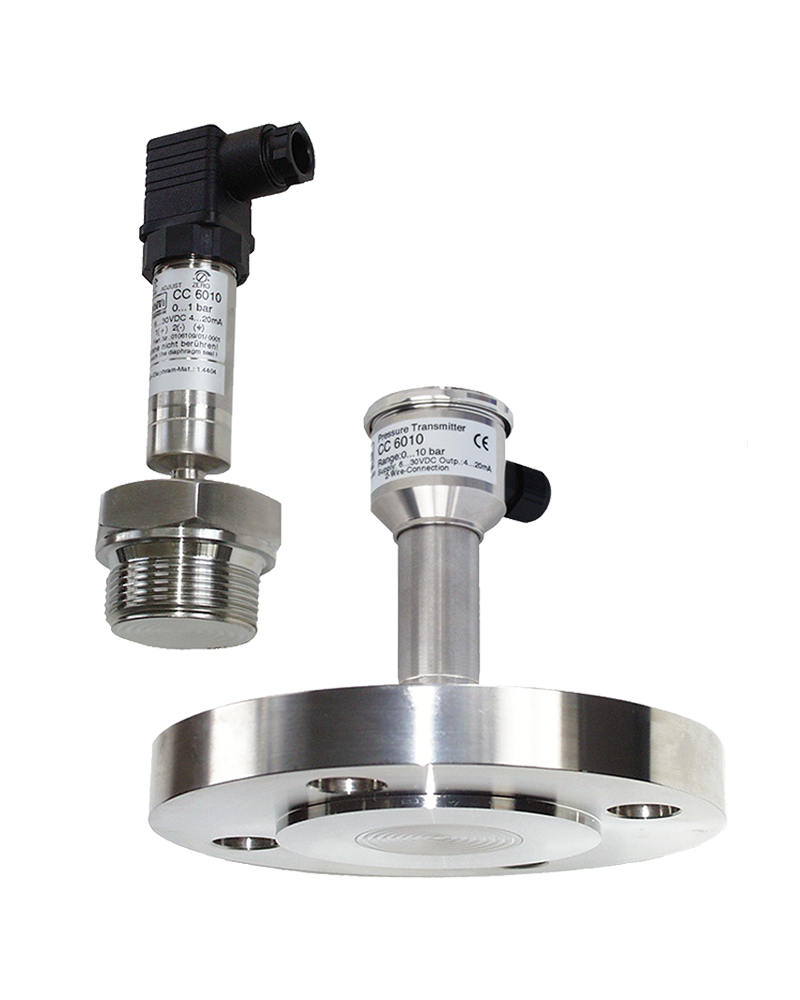

LABOM压力变送器CC6010-C

LABOM压力变送器CC6010-C

特征

测量范围 0...250 mbar 至 0...400 bar

包括滞后在内的线性误差 <+ 0.2 % f.s.

压阻式测量系统

从不锈钢或特殊材料中分离箔

完全封装的电子产品

更多功能

选项

气体防爆

根据 SIL2 分类

符合 DIN EN 10204-3.1 的检验材料

设计： - 现场外壳 IP 65 或 IP 67，带电缆密封套

- 符合 DIN EN 175301-803-A (DIN 43650 Form A) 标准的直角插头，IP 65

- 电缆连接，IP 67

- 圆形连接器 M12，IP 65

 表壳材质不锈钢

 活接螺母：聚酰胺（带插头连接器或用于电气连接的电缆连接）

用封装的电子产品。

 测量范围 < 16 bar 外壳螺纹或连接电缆的内室曝气（取决于设计）

过程连接：参见型号订货代码

材料编号：用于袖子的 1.4404 (316L)

温度范围： - 环境温度范围：-25...+70 °C

- 储存温度范围：-10...+90 °C

工艺温度：见订单详情

测量范围/超范围限制：请参阅订单详情

可应要求提供中间测量范围

响应时间：≤ 20 ms

测量精度：见数据表

辅助供能：标准设计：

- 额定电压 24 V DC

- 功能范围 6...30 V DC

- 大限度。允许工作电压 30 V DC

电源电压影响：≤ 0.01 % f.s. /V

输出信号：4...20 mA，2 线制技术

0...20 mA，3 线技术

4...20 mA，3 线技术

0...10 V，3 线技术

输出信号中的电流限制：大输出电流约30毫安

调节范围：约± 5 % f.s.；零点和量程分别可调

负担：2线电路标准设计Ra = UB-6V / 20 mA (KOhm)

UB = 工作电压

Ra = 大值允许的负载电阻（包括铅）

功能安全：EN 61508，根据 SIL 2 分类，TÜV-Reg.-. 44 799 13190204

负载影响：或 500 ohm 负载变化：≤ 0.1 % f.s.

重量（不带隔膜密封）： - 现场外壳：约。 460 克

- 带连接器的情况：约。 200 克

安装位置：任意

EMC 测试： - 噪声抗扰度符合 EN 50082 第 2 节，1995 年 3 月版，适用于工业

- 发射干扰符合 EN 50081section 1, 1993 对住宅和工业区的要求

 设备本身不发出辐射

测试和

查看文档

类型系列

CC6010-C、CC6011-C、CC6020-C、CC6021-C
