FUEHLERSYSTEME潜水压力变送器LS-10（4-20mA）

FUEHLERSYSTEME潜水压力变送器LS-10（4-20mA）

潜水压力变送器已针对液位测量中的简单测量要求进行了优化。 它提供的品质，具有成本效益且可靠。 它专为满足当前行业需求而设计，标配 4 ... 20 mA 输出、0.5% 的精度和 PUR 电缆。 IP 68 防护等级，适用于长达 100 m 水柱的长久性液位测量。

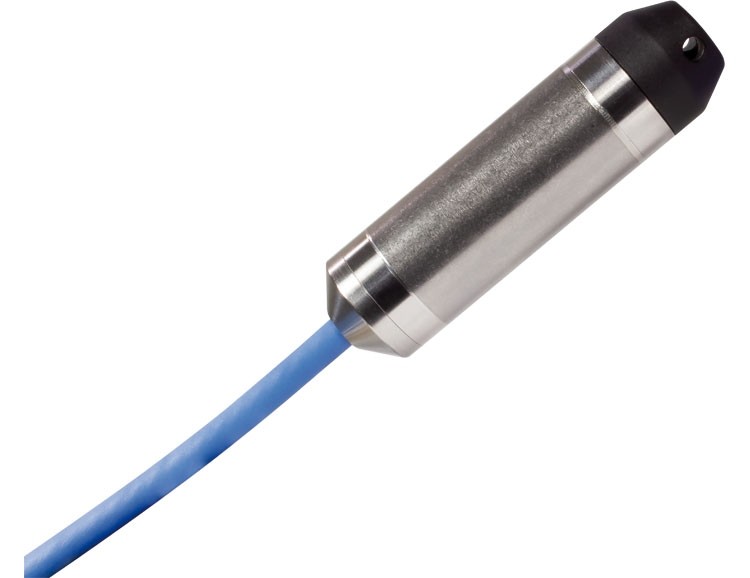

潜水压力变送器具有密封且非常坚固的不锈钢外壳。 久经考验的全焊接结构确保了较长的使用寿命和长久密封。

参数：

测量范围压力 0...0,25 bar, 0...0,4 bar, 0...0,6 bar, 0...1 bar, 0...1,6 bar, 0... 2,5 bar, 0...4 bar, 0...6 bar, 0...10 bar

精度 163/5000 ± 0.5% 参考条件下的量程，包括非线性、滞后、零点和终值偏差（对应于根据 IEC 61298-2 的测量偏差）

参考条件 温度 15...25°C；气压860-1060毫巴；湿度 45-75% r.h.；电源 24 V DC

重复性 ≤ ± 0.1% 量程

温度依赖性 零点的平均温度系数；测量范围≤ 0.25 bar； ≤ ± 0.4% 量程/10 K；测量范围> 0.25 bar； ≤ ± 0.2% 量程/10 K；跨度的平均温度系数； ≤ ± 0.2% 量程 / 10 K

线性误差 ≤ ± 0.2% 量程，符合 IEC 61298-2

长期稳定性 ≤ ± 0.2% 量程/年

传感器 不锈钢膜，潜水深度达 100 m

模拟电源电压 4-20 mA 10...30 V DC

大约 4-20 mA 时的电流消耗30毫安

模拟输出 4-20 mA 2 线制连接，大值RLoad(Ohm) = (+Ub - 10 V) / 0,02 A -（电缆长度，m x 0,14 Ω）

电气连接 150/5000 5 m PUR 电缆，无应变消除的拉伸力高达 350 N，应变消除高达 1,000 N，短路强度：S + 对 U；反极性保护：U+对U；

隔离电压 DC 500 V

过载压力限制2

爆破压力 2,4

材质 CrNi钢外壳； CrNi钢传感器； PA制成的保护帽；聚氨酯电缆

重量 Pegelsonde ca。 180 克；卡贝尔约80 克/平方米； Zusatzgewicht (Zubehör) ca。 500 克

防护等级 IP68

工作温度 -10...+50°C

环境温度 -10...+50°C

储存温度 -30...+80°C

认证 CE、EAC、CSA、GOST-R

型号：

7121532 0...0,4 bar 5 m 4-20 mA

7178348 0...1 bar 20 m 4-20 mA

7322905 0...0,25 bar 20 m 4-20 mA

7377626 0...0,6 bar 5 m 4-20 mA

7479388 0...0,25 bar 5 m 4-20 mA

7527650 0...0,6 bar 20 m 4-20 mA

7667146 0...0,4 bar 20 m 4-20 mA

12135569 0...1 bar 5 m 4-20 mA

12241377 0...1,6 bar 20 m 4-20 mA
