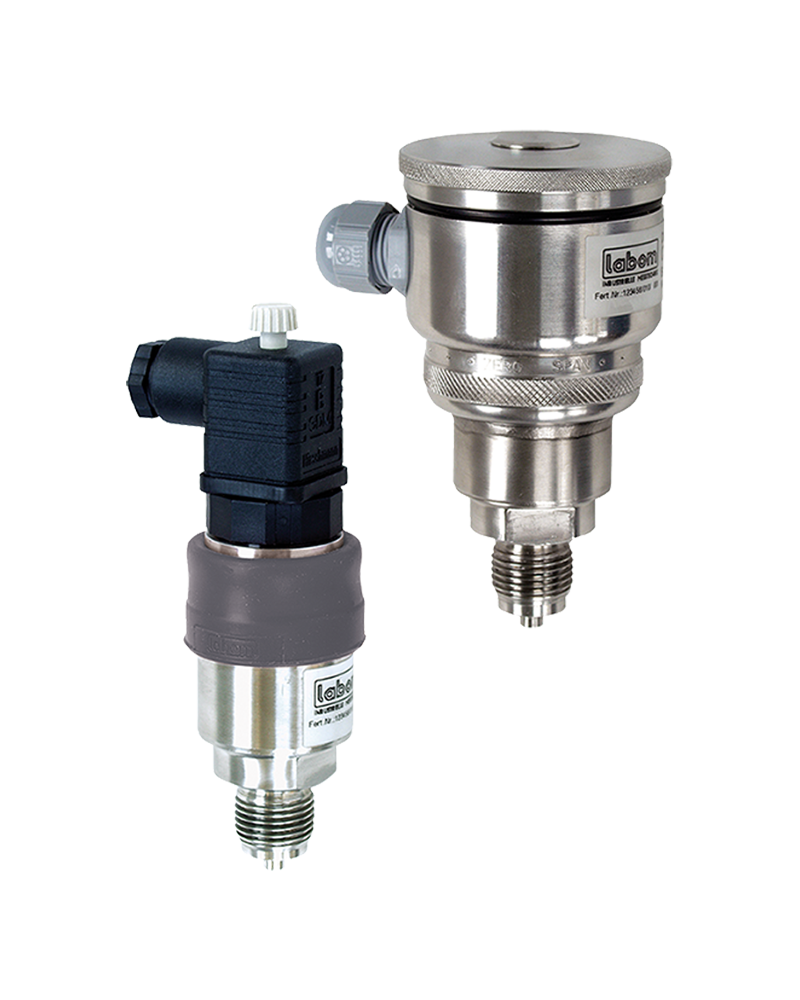

LABOM压力变送器CB1020

LABOM压力变送器CB1020

特征

测量范围：0...160 mbar 至 0...160 bar 压力，0...0.4 bar 至 0...25 bar 压力

压阻式传感器元件

测量系统过载保护

零点和量程可通过电位器进行外部调整

内膜片式CB1(2)02系列。

更多功能

选项

气体防爆

DNV-GL 认证

带直角插头的标准外壳：材料：st。钢垫。-没有。 1.4301 (304)

防护等级：IP 65

 用于微调电位器的硅盖板。

符合 DIN EN 175301-803-A（DIN 43650，A 型）标准的直角插头，带电缆密封套 M16x1.5 mm，

电缆直径 4...10 毫米。

 测量范围≤ 10 bar 的内室曝气。

现场外壳，坚固的设计：材料：st。钢垫。-没有。 1.4301 (304) 防护等级

 标准 IP 65：

- 通过集成的烧结过滤器进行内室曝气，适用于 ≤ 10 bar 的过压测量范围，如果无法通过电缆进行曝气。

 选项：

IP 67，通过连接电缆进行内腔通风，用于过压测量范围 ≤ 10 bar

 带有 O 形密封圈的可拧紧盖环，用于可从外部接触的微调电位器

用于连接室的可旋入式外壳盖

 连接端子 4 mm²

 电缆密封套 M16x1.5 用于电缆直径 4.5...10 mm，聚酰胺材料

过程连接： - G1/2 B，EN 837-1

- G1/2 B，流感安装

测量系统：压阻式测量电桥，由集成不锈钢膜片保护。完全焊接系统

填充材料：无硅、合成油

材料：隔膜：st。钢垫。-没有。 1.4404 (316L)

插座：圣。钢垫。-没有。 1.4404 (316L)

重量：标准外壳：约。 300克

现场住房：约。 750 克

储存温度范围：-25...+80 °C

极限温度范围：-25...+70 °C

额定温度范围：-10...+70 °C

温度影响：对零点和测量值。跨度：≤ 0.02 % of meas。跨度/K

辅助电源：标准版：

- 额定电压 24 V DC

- 功能范围 2 线技术 14...30 V DC

- 3 线技术 16...30 V DC

- 大允许工作电压 30 V DC

 防爆设计：许可。 2 线制电路的电压范围 15...30 V DC

 防爆设计：许可。 3 线制电路的电压范围 16...30 V DC

过载限制 UE：用于短时过载。查看订单详情

过载影响：≤ 0.1 % f.s.

输出信号：4...20 mA，2 线技术，标准。更多可能性请参阅订单详情

测试输出（限现场外壳：通过集成 LOC 二极管进行不间断输出电流测量

输出信号电流限制：大。输出电流约30毫安

电源电压影响：≤ 0.2 % f.s. / 10 伏

线性误差包括滞后：≤ 0.3 % f.s. （极限点校准）

可调范围：零点和测量跨度约。 ± 10 %

响应时间：≤ 20 ms

电气数据：本质安全电路中大值的总和

Ui = 30 伏

Ii = 100 毫安

圆周率 = 0,7 瓦

 更多信息请参见数据表。

小心：确保在爆炸危险区域内外的整个布线过程中都有等电位连接。

 如果设备安装在 0 区且温度等级为 T5 和 T6 并且出现故障，请关闭设备！

负担： - 电流输出

2线电路：

 标准：Ra = UB-14 V / 20 mA (KOhm)

防爆保护：Ra = UB-15 V / 20 mA (KOhm)

 - 电压输出：

在有功率输出的设备的情况下可以获得20mA的电流。

负载影响：对于 500 欧姆负载变化：≤ 0.1 % f.s.

DNV GL 批准：根据编号。 TAA00002MV

EMC 测试 - 根据 EN 50082，第 2 节，95 年 3 月发布的工业噪声抗扰度

- 发射干扰符合 EN 50081，第 1 节，1993 年针对住宅和工业区的问题

有关其他型号的信息，请参阅订单详情或应要求提供。

测试和

查看文档

类型系列

CB1020、CB1021、CB2020、CB2021
