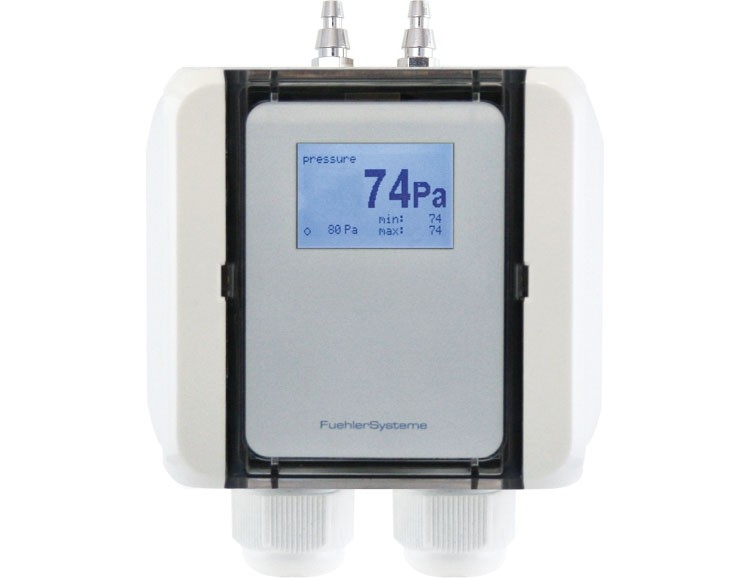

FUEHLERSYSTEME压力传感器FS1200

FUEHLERSYSTEME压力传感器FS1200

压力传感器 FS1200 记录过压、欠压、两个压力入口处的压差以及大气压力和大气压力，并将测量值转换为数字输出信号。

在寄存器中可以指定计算体积流量的K因子和计算公式、单位、海拔高度、输出衰减滞后、偏移值等。可以使用命令执行零点调整。

作为特殊设备，可以使用无电势交替触点和/或背光显示器。显示器的内容可以通过使用命令以 90° 的步长旋转。

作为特殊功能，可以在显示屏上显示来自其他总线参与者（也包括跨制造商）的一系列定义的测量值。为了显示来自其他总线参与者的测量值，这些值由总线主控输入到相应的寄存器中。可选的交替触点可以配置为来自其他总线参与者的测量值。

总线设备的地址、传输模式/速度、终端电阻和主/从功能的配置可以使用创新的 DIP 开关技术轻松完成。因此，设备可以快速轻松地集成到系统中，然后通过主站进行参数设置。

总线设备甚至可以在主站操作期间重置为工作设置。因此，设备的基本功能可在几秒钟内重新创建。在参数设置不正确的情况下，这可能是必要的，例如偏移量、切换阈值、显示模式等。

通过 FS 主/从拓扑结构，可以在设备系列中安装无需额外 SPS 主站的自给自足节点。因此，总线设备承担节点中的主站功能。这会请求其他总线参与者的测量值，自动将这些值输入相应的寄存器并显示在内部显示器中。此外，主站可以评估和操作设备系列中的附加执行器（模拟输入和输出、中继站）。

+/-100 Pa, +/-500 Pa, +/-5000 Pa, 0-200.000 m³/h

Air pressure 500...1150 mbar

Modbus RTU, Relay

output attenuation

input altitude above sea level

hinge lock technology

测量范围压差 P21：-100...+100 Pa，P22：-500...+500 Pa，P23：-5000...+5000 Pa

测量范围 atm.气压 500-1150 毫巴

测量范围条。气压 500-1150 毫巴

测量范围体积流量（计算） V1：0-65.000 m³/h，V2：0-200.000 m³/h，V3：0-30.000 m³/h

准确压差：±3.0% FS（20°C）；气压 ±5 毫巴（20°C 时）

温度相关压差：±2,5% FS / 10 K；气压：1 毫巴/10 K

线性误差压差/空气：±1,0% 终值

偏置气压：可在寄存器中输入

可以在寄存器中输入输出衰减

电源电压 24 V DC (±5%)

电流消耗最大值30 mA + 30 mA（选项显示）+ 20 mA（选项继电器）

数字输出 Modbus RTU

报警输出 1 x 无电位转换触点，48 V，1 A

可以在寄存器中输入切换迟滞继电器

电连接直插式端子，无需工具，省时

耐压5倍量程

外壳聚碳酸酯 PC UL 94 V0 带铰链锁，颜色信号白色，类似于 RAL 9003

尺寸外壳：长 89 x 宽 80 x 高 47 毫米

电缆密封套 PG11 高强度电缆密封套，带应力消除装置

显示可选 LCD 显示屏，带背光开/关/自动

防护等级 IP65、IP30（带气压传感器）

防护等级 III

工作范围 r.H. 0...98% 相对湿度在无污染、非冷凝的空气中

工作温度 0...+50°C

储存温度 0...+50°C

安装 外壳：螺钉紧固，压力连接：2 个带紧固螺钉的塑料管道连接管接头和 2 m Ø 6 mm PVC 管（在供货范围内）

手动调零 可以通过命令进行手动调零。

认证 CE、EAC、RoHS

型号：

FS1200-MBR-P21P4V1-D -100...+100 Pa 0-30.000 m³/h 500...1150 mbar

FS1200-MBR-P21P4V1-DR -100...+100 Pa 0-30.000 m³/h 500...1150 mbar

FS1200-MBR-P21P4V1-R -100...+100 Pa 0-30.000 m³/h 500...1150 mbar

FS1200-MBR-P21P4V1-X -100...+100 Pa 0-30.000 m³/h 500...1150 mbar -

FS1200-MBR-P21V1-D -100...+100 Pa 0-30.000 m³/h

FS1200-MBR-P21V1-DR -100...+100 Pa 0-30.000 m³/h

FS1200-MBR-P21V1-R -100...+100 Pa 0-30.000 m³/h

FS1200-MBR-P21V1-X -100...+100 Pa 0-30.000 m³/h

FS1200-MBR-P22P4V1-D -500...+500 Pa 0-65.000 m³/h 500...1150 mbar

FS1200-MBR-P22P4V1-DR -500...+500 Pa 0-65.000 m³/h 500...1150 mbar

FS1200-MBR-P22P4V1-R -500...+500 Pa 0-65.000 m³/h 500...1150 mbar

FS1200-MBR-P22P4V1-X -500...+500 Pa 0-65.000 m³/h 500...1150 mbar

FS1200-MBR-P22V1-D -500...+500 Pa 0-65.000 m³/h

FS1200-MBR-P22V1-DR -500...+500 Pa 0-65.000 m³/h

FS1200-MBR-P22V1-R -500...+500 Pa 0-65.000 m³/h

FS1200-MBR-P22V1-X -500...+500 Pa 0-65.000 m³/h

FS1200-MBR-P23P4V1-D -5000...+5000 Pa 0-200.000 m³/h 500...1150 mbar

FS1200-MBR-P23P4V1-DR -5000...+5000 Pa 0-200.000 m³/h 500...1150 mbar

FS1200-MBR-P23P4V1-R -5000...+5000 Pa 0-200.000 m³/h 500...1150 mbar

FS1200-MBR-P23P4V1-X -5000...+5000 Pa 0-200.000 m³/h 500...1150 mbar

FS1200-MBR-P23V1-D -5000...+5000 Pa 0-200.000 m³/h

FS1200-MBR-P23V1-DR -5000...+5000 Pa 0-200.000 m³/h

FS1200-MBR-P23V1-R -5000...+5000 Pa 0-200.000 m³/h

FS1200-MBR-P23V1-X -5000...+5000 Pa 0-200.000 m³/h
