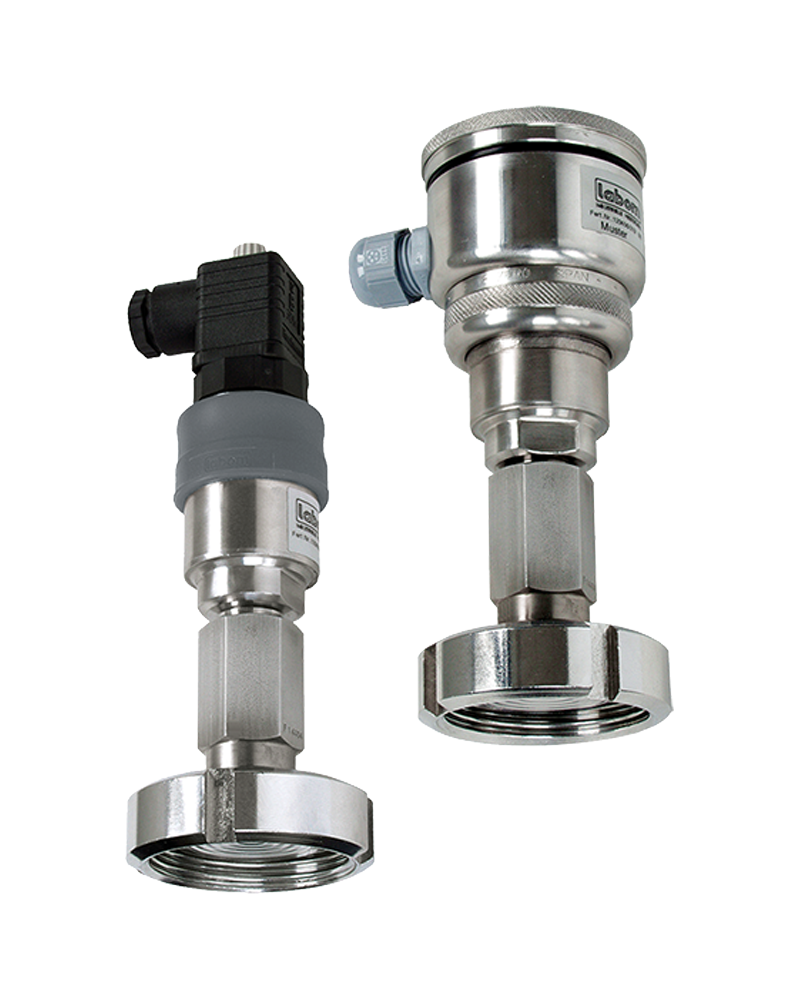

LABOM压力变送器CC1020

LABOM压力变送器CC1020

特征

测量范围：0...160 mbar 至 0...400 bar 压力，0...0.4 bar 至 0...25 bar 压力

压阻式传感器元件

内部容积减小的隔膜密封操作

零点和量程可通过电位器进行外部调整

测量系统过载保护

带直角插头的标准外壳：材料：st。钢垫。-没有。 1.4301 (304)

防护等级：IP 65

 用于微调电位器的硅盖板。

符合 DIN EN 175301-803-A（DIN 43650，A 型）的直角插头

带电缆密封套 M16x1.5 mm，

电缆直径 4...10 毫米。

 测量范围≤ 10 bar 的内室曝气。

现场外壳，坚固的设计：材料：st。钢垫。-没有。 1.4301 (304)

防护等级：

 - IP 65，通过集成的烧结过滤器进行内腔通风，适用于 ≤ 10 bar 的过压测量范围。

 选项：IP 67，通过连接电缆进行内腔通风，过压测量范围≤ 10 bar。

 带有 O 形密封圈的可拧紧盖环，用于可从外部接触的微调电位器。

 带 O 形环螺纹保护装置的连接室用螺纹盖。

 连接端子 4 mm²

 电缆密封套 M16x1.5 用于电缆直径 4.5...10 mm，聚酰胺材料。

过程连接：隔膜密封系统见产品范围 D5

测量系统：压阻式测量电桥

材料：插座：st。钢垫.. 1.4404 (316L)

重量（不含隔膜密封）：标准外壳：约200 克

现场住房：约。 750 克

储存温度范围：-25...+80 °C

极限温度范围：-25...+70 °C

额定温度范围：-10...+70 °C

温度影响：零点：≤ 0.03 % of meas。跨度/K

在措施上。跨度：≤ 0.03 % of meas。跨度/K

辅助电源：标准版：

- 额定电压 24 V DC

- 功能范围

- 2 线制电路 14...30 V DC

- 3 线制电路 16...30 V DC

- 大许可。工作电压 30 V DC

 防爆设计：

许可。 2 线制电路的电压范围 15...30 V DC

 防爆设计：

许可。 3 线制电路的电压范围 16...30 V DC

标准测量范围：见订单详情

过载限制 UE：对于短时过载，请参阅订单详情

过载影响：≤ 0.1 % f.s.

输出信号：4...20 mA，2 线制电路，标准。更多可能性请参阅订单详情

测试输出（限现场外壳）：通过集成 LOC 二极管进行不间断输出电流测量

输出信号中的电流限制：大输出电流约30毫安

电源电压影响：≤ 0.2 % f.s. / 10 伏

线性误差包括滞后：≤ 0.3 % f.s. （极限点校准）

可调范围：零点和测量跨度约。 ± 10 %

响应时间：≤ 20 ms

电气数据：本质安全电路中大值的总和

Ui = 30 伏

Ii = 100 毫安

圆周率 = 0,7 瓦

 更多信息请参见数据表。

小心：确保在爆炸危险区域内外的整个布线过程中都有等电位连接。

 如果设备安装在 0 区且温度等级为 T5 和 T6 并且出现故障，请关闭设备！

负担：电流输出 2 线制电路：

 标准版本：Ra= UB - 14 V / 20 mA (KOhm)

 防爆：Ra = UB - 15 V / 20 mA (KOhm)

 电压输出：

在有功率输出的设备的情况下可以获得20mA的电流。

负载影响：对于 500 欧姆负载变化：≤ 0.1 % f.s.

EMC 测试： - 根据 EN 50082，第 2 节，95 年 3 月发布的工业噪声抗扰度

- 发射干扰符合 EN 50081，第 1 节，1993 年针对住宅和工业区的问题

有关其他型号的信息，请参阅订单详情或应要求提供。

测试和

查看文档

类型系列

CC1020、CC1021、CC2020、CC2021
