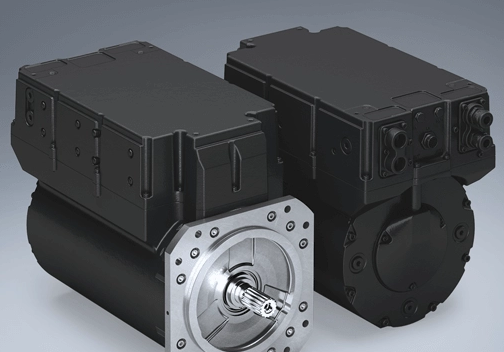

powerMELA®高功率永磁同步电动机

移动式驱动方案 powerMELA® 融合了经验与创新精神 面向移动作业机器、船舶和商用车辆的电力和驱动技术

powerMELA® 是面向混合动力和电力移动机器和车辆的紧凑型驱动解决方案。该款成熟的系统已在多个应用领域中得到使用，是由 Baumüller 与 Sensor-Technik Wiedemann GmbH 共同研发的。

powerMELA®

具有长期成本效益

经优化的驾驶性能

由于有额外的磁阻转矩和直接导体冷却，实现了高的功率密度

powerMELA® 系统的功能原理

powerMELA® 驱动方案由一台永磁同步电动机和一台集成四象限变频器组成。采用 powerMELA® 的混合动力方案中，通过发电器和变频器的搭配组合，可通过内燃发动机在车载供电网络中生成直流电压。如果是全电动解决方案，则通过电池电流投入运行。电动机被连接到车载供电网络上并由此驱动车辆。

powerMELA® 系统的优点

降低维护成本

电动驱动器代替液压和刚性机械解决方案

高效率电动驱动器

燃料节省率高达 30%

内燃发动机处于佳工作点

工作状态互不干扰

高功率辅助设备采用电动驱动

EMC 性能良好

定子与外壳的额外隔离

IT 网络中驱动系统的保护等级 II

无需额外的保护电路和滤波器措施

环保性

通过可生物降解的变压器绝缘油直接进行导体冷却

powerMELA® 结构系列

powerMELA® 结构系列是指集成有三种功率等级逆变器的永磁同步电动机。该产品专门设计用于在移动作业机器中作为主驱动器和辅助驱动器，并且采用液冷方式进行冷却。该机器设计用于四象限运行并且通过 CAN 总线以扭矩、电压和速度控制的应有值投入运行。

Technical data

metric / imperial

Size (rotor height/power) [mm]/[kW] 132/50 132 132

Phases   1 x 3 1 x 3 2 x 3

Earthing System   IT IT IT 1)

Protection class   IP6K9K IP6K9K IP6K9K 2)

Construction   flange flange flange

metric / imperial

Operation data

Nominal power (motor shaft) [kW] 50 80 140 3)

Maximum power [kW] 75 88 154 4)

Nominal voltage DC [V] 650 650 650 5)

Operating voltage range DC [V] 400...695 400 400

Temporary overvoltage DC [V] < 730 < 730 < 730 6)

Nominal current DC [A] 85 146 256 7)

Nominal torque [Nm] 160 250 445

Maximum torque [Nm] 245 338 610

Nominal speed [min-1] 3000 3000 3000

Maximum speed [min-1] 6000 6000 6000

Voltage supply DC [V] 9 ... 32 9 ... 32 9 ... 32

metric / imperial

Mechanical data

Length without shaft L1 [mm] 379 379 513

Length with shaft L2 [mm] 450 450 584 8)

Shaft diameter d1 [mm] 35 35 35 9)

Weight [kg] 90 90 147

Rotor inertia [kgm2] 0.0493 0.0493 0.08

Max. cooling fluid temperature [°C] 60 60 60 10)

Cooling connector amount 2 2 2 11)

Power connector amount 2 2 2 12)

Communication connector   19 pole 19 pole 19 pole 13)

Maximum impulse withstand

voltage [V] 4000 4000 4000

Maximum altitude of use m a.s.l. 5000 5000 5000

1) 单机运行，不并网

2）未安装：驱动轴/法兰IP65，通讯连接器IP67

3) S9

4）大。 15 秒

5) 根据要求提供其他电压

6）大。 5 秒，根据 DIN EN 60664

7) 当发动机作为电动机运行时

8) 根据要求提供其他尺寸

9) DIN5480-W35 x 2 x 30 x 16 x 9 g – 可根据要求提供其他尺寸

10) 变压器油 50 l/min

11) 米 26 x 1,5

12) 70 mm2，带 8 mm 电缆接线片

13) 2 个 CAN； 输入输出
