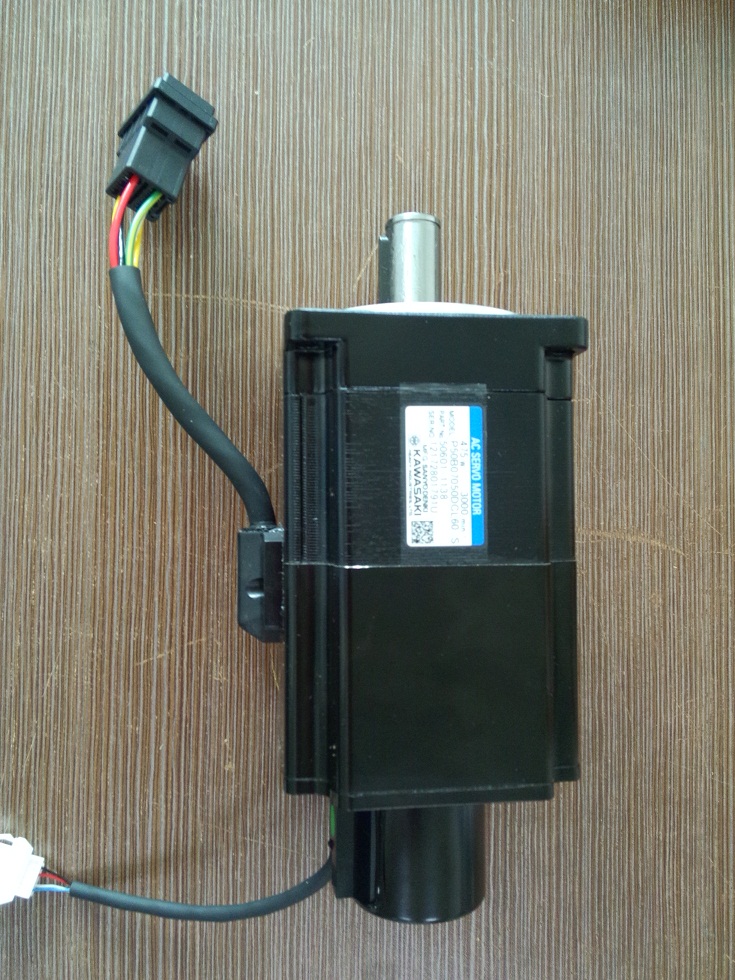

伺服电机脉冲控制方式
在一些小型单机设备，选用脉冲控制实现电机的定位，应该是最常见的应用方式，这种控制方式简单，易于理解。基本的控制思路：脉冲总量确定电机位移，脉冲频率确定电机速度。选用了脉冲来实现伺服电机的控制，翻开伺服电机的使用手册，一般会有如下这样的表格：
都是脉冲控制，但是实现方式并不一样：
第一种，驱动器接收两路(A、B路)高速脉冲，通过两路脉冲的相位差，确定电机的旋转方向。如上图中，如果B相比A相快90度，为正转；那么B相比A相慢90度，则为反转。运行时，这种控制的两相脉冲为交替状，因此我们也叫这样的控制方式为差分控制。具有差分的特点，那也说明了这种控制方式，控制脉冲具有更高的抗干扰能力，在一些干扰较强的应用场景，优先选用这种方式。但是这种方式一个电机轴需要占用两路高速脉冲端口，对高速脉冲口紧张的情况，比较尴尬。
第二种，驱动器依然接收两路高速脉冲，但是两路高速脉冲并不同时存在，一路脉冲处于输出状态时，另一路必须处于无效状态。选用这种控制方式时，一定要确保在同一时刻只有一路脉冲的输出。两路脉冲，一路输出为正方向运行，另一路为负方向运行。和上面的情况一样，这种方式也是一个电机轴需要占用两路高速脉冲端口。
第三种，只需要给驱动器一路脉冲信号，电机正反向运行由一路方向IO信号确定。这种控制方式控制更加简单，高速脉冲口资源占用也最少。在一般的小型系统中，可以优先选用这种方式。
02
伺服电机模拟量控制方式
在需要使用伺服电机实现速度控制的应用场景，我们可以选用模拟量来实现电机的速度控制，模拟量的值决定了电机的运行速度。模拟量有两种方式可以选择，电流或电压。电压方式，只需要在控制信号端加入一定大小的电压即可。实现简单，在有些场景使用一个电位器即可实现控制。但选用电压作为控制信号，在环境复杂的场景，电压容易被干扰，造成控制不稳定；电流方式，需要对应的电流输出模块。但电流信号抗干扰能力强，可以使用在复杂的场景。
03
伺服电机通信控制方式
采用通信方式实现伺服电机控制的常见方式有CAN、EtherCAT、Modbus、Profibus。使用通信的方式来对电机控制，是目前一些复杂、大系统应用场景首选的控制方式。采用通信方式，系统的大小、电机轴的多少都易于裁剪，没有复杂的控制接线。搭建的系统具有极高的灵活性。
伺服电机的速度控制和转矩控制都是用模拟量来控制的。位置控制是通过发脉冲来控制的。具体采用什么控制方式要根据客户的要求，满足何种运动功能来选择。如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。
如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。
就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。
对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。那么如果控制器本身的运算速度很慢(比如PLC，或低端运动控制器)，就用位置方式控制。如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率(比如大部分中高端运动控制器)；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。
一般说驱动器控制得好不好，每个厂家的都说自己做的最好，但是现在有个比较直观的比较方式叫响应带宽。当转矩控制或者速度控制时通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz以上，而速度环只能作到几十赫兹。
换一种比较专业的说法：
1、伺服电机转矩控制
转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm：如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转(通常在有重力负载情况下产生)。可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。
应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。
2、伺服电机位置控制：
置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。应用领域如数控机床、印刷机械等等。
3 、伺服电机速度模式：
过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的最终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度。
4、谈谈3环
伺服一般为三个环控制，所谓三环就是3个闭环负反馈PID调节系统。最内的PID环就是电流环，此环完全在伺服驱动器内部进行，通过霍尔装置检测驱动器给电机的各相的输出电流，负反馈给电流的设定进行PID调节，从而达到输出电流尽量接近等于设定电流，电流环就是控制电机转矩的，所以在转矩模式下驱动器的运算最小，动态响应最快。
第2环是速度环，通过检测的电机编码器的信号来进行负反馈PID调节，它的环内PID输出直接就是电流环的设定，所以速度环控制时就包含了速度环和电流环，换句话说任何模式都必须使用电流环，电流环是控制的根本，在速度和位置控制的同时系统实际也在进行电流（转矩）的控制以达到对速度和位置的相应控制。
第3环是位置环，它是最外环，可以在驱动器和电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建要根据实际情况来定。由于位置控制环内部输出就是速度环的设定，位置控制模式下系统进行了所有3个环的运算，此时的系统运算量最大，动态响应速度也最慢。
