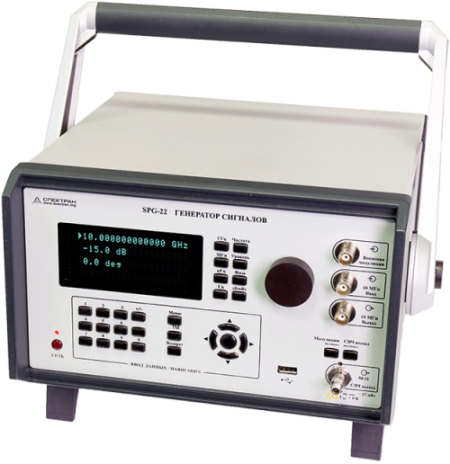

SPECTRAN信号发生器 SPG-22 (SPG-44)

SPECTRAN信号发生器 SPG-22 (SPG-44)设计用于在 160 MHz ... 22 GHz (160 MHz ... 44 GHz) 的宽频率范围内产生具有低相位噪声的信号。

信号发生器具有可编程控制单元和外部接口：超高速并行接口、SPI、USB、LAN（兼容LXI）。

应用：

电信

测试和测量设备

研究设施

主要特点

SPG-22

频率范围 160 兆赫 ... 22 兆赫

频率步进 0.001 赫兹

频率切换时间

*外部触发或直接访问并行端口 5 我们

输出功率 -20 dBm ... +10 dBm

相位调整范围 360°

相位调整步骤 0.03°

10 kHz 偏移时的相位噪声（20 GHz 时） -102 分贝/赫兹

非谐波分量 -73 dBc (10 ... 20 GHz)

谐波（典型） -55 分贝

长期频率稳定性

*选项 +/- 1*10 -6

+/- 1*10 -8

调制

*选项 脉冲幅度调制 (PAM)

幅度调制 (АМ)

相位调制 (PМ)

频率调制 (FM)

工作温度

*带有内部单元密封的选项 0..+30°C

-50..+60°C

方面 257 x 266 x 167 毫米

重量 6 公斤

控制 USB、LAN、SPI、并行

能量消耗 30 瓦

控制协议 SCPI

*电池供电选项 3小时电池寿命

SPG-44

频率范围 160 兆赫 ... 44 兆赫

频率步进 0.002 赫兹

频率切换时间

*外部触发或直接访问并行端口 5 我们

输出功率 -10 dBm ... +10 dBm

相位调整范围 360°

相位调整步骤 0.03°

10 kHz 偏移时的相位噪声（40 GHz 时） -96 分贝/赫兹

非谐波分量 -67 dBc (20 ... 40 GHz)

谐波（典型） -55 分贝

长期频率稳定性

*选项 +/- 1*10 -6

+/- 1*10 -8

调制

*选项 脉冲幅度调制 (PAM)

幅度调制 (АМ)

相位调制 (PМ)

频率调制 (FM)

工作温度

*带有内部单元密封的选项 0..+30°C

-50..+60°C

方面 257 x 266 x 167 毫米

重量 8 公斤

控制 USB、LAN、SPI、并行

能量消耗 50 瓦

控制协议 SCPI

*电池供电选项 2小时电池寿命
