KB ELECTRONICS驱动器KBCC-255 SCR

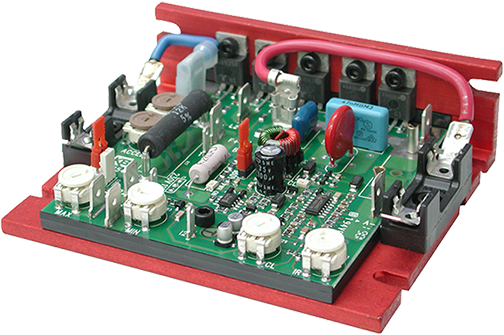

KB ELECTRONICS驱动器KBCC-255 SCR,KB 标准的现成直流驱动器可为直流电机提供从亚分数到 5 马力的变速。* 它们提供 115 和 208/230 VAC-50/60 Hz 和 1Ø 输入。 还提供多种可选配件，以满足苛刻的应用。 *对于 OEM 应用，可提供定制驱动器。 KBIC-可控硅驱动-底盘 KBIC 系列直流驱动器由六种型号组成，额定功率为 1/100 至 3 马力电机。* 通过插入运行所需的插入式马力电阻器**，所有型号均可用于各种电机马力驱动器。速度范围为 50:1，负载调整率为 1% 的基本速度。这些底盘驱动器包括 MOV 瞬态保护、MIN、MAX、ACCEL、IR、CL 和 5k 欧姆电位器的微调电位器调整。该驱动器还包含 Auto Inhibit®，可在交流线路的快速切换期间提供平稳、安全的启动。 选项：辅助散热器（P/N 9861）、屏障端子套件（P/N 9863）屏障端子板（P/N 9884）、SI-5 信号隔离器（P/N 9443）、组合保险丝套件（P/N） 9849）。交流线路和电枢保险丝单独提供。 *在 90VDC 下运行高于 ½ HP 和在 180VDC 下运行 1 HP 的电机时，需要一个辅助散热器。 ** Plug-In Horsepower Resistor®、交流线路保险丝和电枢保险丝单独提供。 KBMM- SCR Drive- 底盘 KBMM 系列直流驱动器由三种型号组成，额定功率为 1/100 至 3 马力电机。* 这种底盘全波直流电机控制具有高的可靠性和性能。该驱动器包含 Direct-Fed™ CL，可帮助保护 SCR 功率桥免受因换向器电弧引起的短路并防止电机退磁。25 安培 SCR 以及交流线路和电枢熔断器**进一步提高了可靠性。需要插入式马力电阻器®* 来操作驱动器，并且在电机马力范围内使用时无需重新校准。它们包括一个交流线路保险丝座和一个电枢保险丝座、MOV 瞬变保护、MIN、MAX、ACCEL、DECEL、IR、CL 的微调电位器和一个 5k 欧姆电位计。该驱动器还包含 Auto Inhibit®，可在交流线路的快速切换期间提供平稳、安全的启动。 选项：辅助散热器 (P/N 9861)、屏障端子套件 (P/N 9883)、屏障端子板 (P/N 9897)、手指安全盖 (P/N 9564) 和 SI-6 信号隔离器 (P/N 9883) /N 9444）。 *在 90VDC 下运行高于 ¾ HP 和在 180VDC 下运行 1½ HP 以上的电机时，需要一个辅助散热器。 ** Plug-In Horsepower Resistor®、交流线路保险丝和电枢保险丝单独提供。 KBCC SCR 驱动器 – 底盘 KBCC 系列直流驱动器由两种型号组成，额定功率为 1/100 至 3 马力电机。这些底盘驱动器利用 KBMM 速度控制提供低成本、可靠的 SCR 驱动器。功能包括辅助散热器、屏障接线端子、交流线路保险丝和电枢保险丝座。该驱动器需要插入式马力电阻器®* 才能运行。控件结构坚固，包含一个 5k 欧姆电位计。该驱动器还包含 Auto Inhibit®，可在交流线路的快速切换期间提供平稳、安全的启动。 ** Plug-In Horsepower Resistor® 和电枢保险丝单独提供。 KBCC-255 SCR 驱动器 – 底盘 KBCC-255 专为 5 马力直流并联电机和永磁电机而设计。它建立在坚固的铝制底盘上，并采用 KBMM™ 速度控制。 .该驱动器包含 Direct-Fed™ CL，可保护 SCR 功率桥免受因换向器电弧引起的短路并防止电机退磁。该装置包含一个 42 Amp 功率桥以及电枢和控制熔断器，从而提高了可靠性。它们包括电枢或转速反馈、提供的电枢保险丝和用于 MIN、MAX、IR Comp、CL、Linear ACCEL、DECEL 和 5k ohm 速度电位计的微调电位器。该驱动器还包含 Auto Inhibit®，可在交流线路的快速切换期间提供平稳、安全的启动。 KBCC“R”可控硅驱动“继电器换向”——底盘 KBCC“R”底盘控制系统由两种型号组成，额定功率为 1/100 到 3 马力。它旨在提供防插拔“即时”倒车、固态动态制动和快速循环。它们将 KBCC™ 控制的所有功能与 KB APRM® 的功能结合在一起。APRM® 在电压水平接近零时才允许电枢切换，从而消除了接触电弧。KBCC-R™ 可以执行的特定功能是运行-制动、正向-制动-反向、运行-停止和正向-反向（即时反向）。该驱动器需要插入式马力电阻器® 才能运行，并包括一个交流线路保险丝和一个电枢保险丝座。* 该驱动器还包含 Auto Inhibit®，可在交流线路的快速切换期间提供平稳、安全的启动。包括一个 5k 欧姆电位器。 ** Plug-In Horsepower Resistor® 和电枢保险丝单独提供。 KBCC-240D SCR 驱动器 – 底盘 KBCC-240D 直流驱动器适用于 1/100 到 2 马力的电机。独有的短路和定时限流 (TCL) 电路可防止 PM 电机烧毁和退磁。包括跳线可选择的电机电流，可消除不必要的 IR 和 CL 微调电位器校准。其他可选功能包括：输入电压、输出电压、电流范围、输入信号、电枢或转速计反馈以及转速计电压。Trimpot 调整包括：MIN、MAX、ACCEL、DECEL、IR、CL 和 TCL。标准功能包括电枢保险丝、电子启停和用于“通电”、“停止”和“过载”的诊断 LED 指示灯阵列。该驱动器还包含 Auto Inhibit®，可在交流线路的快速切换期间提供平稳、安全的启动。包含一个 5k 欧姆电位计。 KBPB SCR Drive“Relay Reversing” – 底盘 KBPB 系列直流驱动器由两种型号组成，额定功率为 1/100 至 3 马力电机。* 这些底盘驱动器是 KBCC “R”控制的紧凑型版本。APRM® 在电压水平接近零时才允许电枢切换，从而消除了接触电弧。内置接线端子及其小尺寸使该控制装置非常适合空间有限的安装。KBPB 配备有内置动态制动电阻器、ACCEL 和 DECEL 微调电位器，并包括一个 5k 欧姆电位计。该控件提供与 KBCC-R 相同的功能。该驱动器需要插入式马力电阻器® 才能运行，并包括交流线路保险丝和电枢保险丝座。** 该驱动器还包含 Auto Inhibit®，可在交流线路快速切换期间提供平稳、安全的启动。 选项：辅助散热器（P/N 9861）。 *在 90VDC 下运行高于 ¾ HP 和在 180VDC 下运行 1½ HP 以上的电机时，需要一个辅助散热器。 ** Plug-In Horsepower Resistor®、交流线路保险丝和电枢保险丝单独提供。 KBMG SCR Drive“Regen Reversing” – 底盘 KBMG 系列直流驱动器由两种型号组成，额定功率为 1/100 至 2 马力电机。这款机箱超紧凑型全波再生驱动器能够以双向模式运行直流 PM 或并联电机。其四象限操作可在两个速度方向提供正向和反向扭矩。跳线选择包括：输入交流线路电压、电枢电流、电机电枢电压、模拟输入电压、控制模式（速度或扭矩）和惯性停止 (CTS) 或再生停止 (RTS)。超速保护电路可防止电源桥在极端检修条件下发生故障。KBMG 的可靠性通过使用高速电流限制电路和 MOV 瞬态保护进一步增强。LED 可用于诊断，可用于电源开启和电机过载。 选项：辅助散热器（P/N 9861）、双极信号隔离器（P/N 8832）、多速板（P/N 8833）。 *在 90VDC 下运行高于 ¾ HP 和在 180VDC 下运行 1½ HP 以上的电机时，需要一个辅助散热器。 KBRG SCR Drive“Regen Reversing” – 底盘 KBRG 系列直流驱动器由三种型号组成，额定功率为 1/8 至 5 马力直流、永磁和并联电机。这些是全波再生控制，允许在两个速度方向上的正向和反向扭矩。功能包括电枢和转速计反馈、内置马力选择、交流线路保险丝和电枢保险丝。针对 Fwd CL、Rev CL、IR Comp、Resp、Max Spd、偏移、死区、Fwd Accel、Rev Accel、定时限流 (TCL) 和两种扭矩模式的 Trimpots 调整。用于开机、电流限制、Fwd Enable 和 Rev Enable 的 LED 指示灯。包括一个 5K 欧姆电位器。该驱动器还包含 Auto Inhibit®，可在交流线路的快速切换期间提供平稳、安全的启动。 KBRG-255 专为 5 HP 并联绕组和 PM 直流电机而设计。它类似于 KBRG-225D（3 HP）；然而，SCR 额定值和散热器尺寸已得到增强。 选项：KBRG SI-4X 双极信号隔离器* (P/N 8801)。 *除 KBRG-212D 外的所有型号。 KBWD PWM 驱动器 – 机箱 KBWD 系列直流驱动器为脉宽调制 (PWM) 控制应用提供低成本解决方案。其紧凑的尺寸允许直接更换 SCR 驱动器。功能包括瞬时短路和欠压保护。包括一个 5k 欧姆电位器。该驱动器需要一个 Plug-in Horsepower Resistor®*，从而无需进行 IR Comp 和 CL 校准。如果需要信号隔离，请参见型号 KBWS-22D 和 -25D。该驱动器还包含 Auto Inhibit®，可在交流线路的快速切换期间提供平稳、安全的启动。 选项：组合保险丝套件（P/N 9849）。（交流线路和电枢保险丝单独提供。） *插入式马力电阻器®，单独提供 KBWT PWM 驱动器 – 机箱 KBWT 系列脉宽调制 (PWM) 直流驱动器适用于 1/100 至 2.2 马力的电机。该底盘驱动器系列包括五种型号，专为大电流应用而设计。提供多种型号，为用户提供输入电压和输出电流的选择。这些底盘驱动器的一个重要特性是其有源桥式电路，可在交流线路启动期间限制浪涌电流并防止由于输出晶体管短路而导致控制失控。KBWT 还包含定时电流限制 (TCL)，可提供电机烧毁保护。该驱动器还包含一个电位计安全电路 (PSC)，可防止电机旋转，除非在通电时首先将信号输入设置为零。功能包括电枢保险丝座。* 该驱动器还包含 Auto Inhibit®，可提供平滑、交流线路快速切换期间的安全启动。可选的电位计安全电路要求电位器在启动时为零。 选项：组合保险丝套件（P/N 9849）。（交流线路和电枢保险丝单独提供。） *电枢保险丝 单独提供。 直流驱动器，机箱 扭矩 KBTC-125 115 伏交流电，0-10 安培 ARM 零件号 9100 手动的 KBTC-225 230 VAC，0-10 安培 ARM 零件号 9101 手动的 可控硅速度 KBIC-120 115 VAC，至 0.5 HP，1 HP 带散热器，90 VDC ARM 零件号 9429 数据表 手册 KBIC-125 115 VAC，通过 0.75 HP，1.5 HP 带散热器，90 VDC ARM 零件号 9433 数据表 手册 KBIC-240 230 VAC，至 1 HP，2 HP 带散热器，180 VDC ARM 零件号 9428 数据表 手册 KBIC-225 230 VAC，通过 1.5 HP，3 HP 带散热器，180 VDC ARM 零件号 9432 数据表 手册 KBIC-240D 115/230 VAC，通过 0.5/1 HP，1.0/2.0 HP 带散热器，90/180 VDC ARM 零件号 9464 数据表 手册 KBIC-240DS 115/230 VAC，通过 0.5 HP，1 HP 带散热器，90 VDC ARM 零件号 9423 数据表 手册 KBMM-125 115 VAC，通过 0.75 HP，1.5 HP 带散热器，90 VDC ARM 零件号 9449 数据表 手册 KBMM-225 230 VAC，通过 1.5 HP，3 HP 带散热器，180 VDC ARM 零件号 9450 数据表 手册 KBMM-225D 115/230 VAC，通过 0.75/1.5 HP，1.5/3.0 HP 带散热器，90/180 VDC ARM 零件号 9451 数据表手册 脉宽调制速度 KBWD-13 115 伏交流电，3.0 安培，130 伏直流电 零件号 8609 数据表 手册 KBWD-16 115 伏交流电，6.0 安培，130 伏直流电 零件号 8607 数据表 手册 KBWS-12 115 VAC，2.5 安培，带隔离，90 至 130 VDC ARM 零件号 9490 数据表 手册 KBWS-15 115 VAC，5.0 安培，带隔离，90 至 130 VDC ARM 零件号 9491 数据表 手册 KBWS-22D 115/230 VAC，2.5 安培，带隔离，90 至 130/180 至 220 VDC ARM 零件号 9492 数据表手册 KBWS-25D 115/230 VAC，5.0 安培，带隔离，90 至 130/180 至 220 VDC ARM 零件号 9493 数据表手册 SCR 底盘不可逆转 KBCC-125 115 VAC，通过 1.5 HP，90 VDC ARM 零件号 9936 数据表 手册 KBCC-225 230 VAC，通过 3 HP，180 VDC ARM 零件号 9938 数据表 手册 KBCC-255 230 VAC, 5 HP, 180 VDC ARM 零件号 9940 数据表 手册 KBCC-240D KBPC 电路，115/230 VAC，直通 2 HP，90/180 VDC ARM 零件号 9947 数据表 手册 PWM 底盘非反转 KBWT-16 115 VAC，6.0 安培，90 至 130 VDC ARM 零件号 8614 数据表 手册 KBWT-26 230 VAC，6.0 安培，180 至 260 VDC ARM 零件号 8615 数据表 手册 KBWT-110 115 VAC，10.0 安培，90 至 130 VDC ARM 零件号 8603 数据表手册 KBWT-112 115 VAC，12.0 安培，90 至 130 VDC ARM 零件号 8612 数据表手册 KBWT-210 230 VAC，10.0 安培，180 至 260 VDC ARM 零件号 8610 数据表手册 SCR底盘继电器换向 KBCC-125R 115 VAC，通过 1.5 HP，90 VDC ARM 零件号 9937 数据表 手册 KBCC-225R 230 VAC，通过 3 HP，180 VDC ARM 零件号 9924 数据表 手册 KBPB-125 115 VAC，通过 0.75 HP，1.5 HP 带散热器，90 VDC ARM 零件号 8900 数据表 手册 KBPB-225 230 VAC，通过 1.5 HP，3 HP 带散热器，180 VDC ARM 零件号 8901 数据表 手册 SCR 底盘再生反转 KBMG-21D 115/230 VAC，通过 1/6 HP，90/180 VDC ARM 零件号 8830 数据表 手册 KBMG-212D 115/230 VAC，通过 0.75/1.5 HP，1.0/2.0 HP，带散热器 90/180 VDC ARM 零件号 8831 数据表 手册 KBRG-212D 115/230 VAC，通过 0.75/1.5 HP，90/180 VDC ARM 零件号 8819 手动的 KBRG-240D 115/230 VAC，通过 1.0/2.0 HP，90/180 VDC ARM 零件号 8802 数据表 手册 KBRG-225D 115/230 VAC，通过 1.5/3.0 HP，90/180 VDC ARM 零件号 8800 数据表 手册 KBRG-255 230 VAC, 5.0 HP, 180 VDC ARM 零件号 8821 数据表 手册
