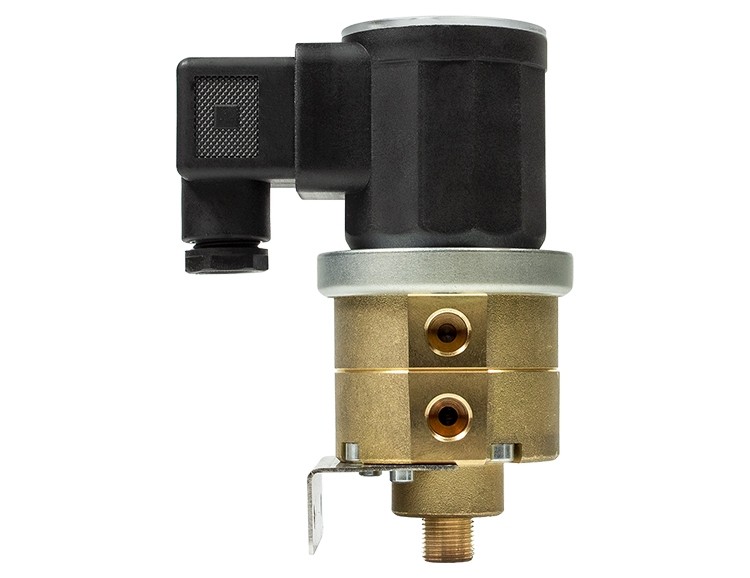

FUEHLERSYSTEME液体压差开关FS3610

FUEHLERSYSTEME液体压差开关FS3610

FS3610 可调压差开关适用于监测液体和气体（也包括腐蚀性介质）中的负压、正压或压差。强大的解决方案在一般过程工程中得到了应用。

压力开关适用于高达 10 bar 的工作压力（爆破压力 20 bar）。开关压力的设置可以根据需要通过易于接近的调节螺钉进行灵敏调节。有两种变体可供选择，压差范围为 40 至 200 毫巴和 150 至 1000 毫巴。介质的温度可以在 -10 到 +80 °C 之间。

连接设计为符合 DIN 46244 的 AMP 扁平插头，尺寸为 6.3 x 0.8 mm。差压开关本身 - 通过调节螺钉测量 - 只有 88.6 mm 长，57 mm 直径。附带保护帽，满足防护等级IP54的要求。

压力端口由黄铜制成，具有 G 1/8" 内螺纹。膜材料由 NBR 或 EPDM 制成。使用寿命设计为超过 100 万次操作。

差压监测器配有 IP54 保护帽（电缆密封套 M12）和安装支架（L 形）。

控制和调节功能类别：A

liquid and gaseous – also aggressive

max. 10 bar

with protection cap and mounting bracket

IP54

压力类型正压、负压或差压

中等液体和气体 – 也具有腐蚀性

测量范围压力 40...200 mbar, 150...1000 mbar

重复性 ±10%

耐久性超过 1 Mio。切换操作

报警输出转换触点，触点额定值 6 (1,5) A at 250V AC

开关迟滞继电器 30 mbar（在 40...200 mbar）； 100 毫巴（在 150...1000 毫巴时）；

过程连接 内螺纹 G 1/8 黄铜 (CuZn40) 用于 P1+ / P2–

电气分断能力 1.5 A at 250V AC（低电压版本 < 0.1 A，24 V DC 应要求提供）

电气连接 Tab 端子 6.3 mm x 0.8 mm，符合 DIN 46244

耐压 10 bar

爆破压力 > 20 bar

电缆密封接头，A 型，符合 EN 175301-803

材料膜：NBR、EPDM（用于腐蚀性介质）；介质接触部件：铬/不锈钢/黄铜/隔膜材料

重量 850 克

防护等级 IP54

工作温度 -10...+80°C

环境温度 -10...+80°C

储存温度 -40...+80°C

安装 安装支架 L形

认证 CE、RoHS

型号：

FS3610-S-P2-1501000-EPDM-R 150...1000 mbar 1 change-over contact 100 mbar EPDM

FS3610-S-P2-1501000-NBR-R 150...1000 mbar 1 change-over contact 100 mbar NBR

FS3610-S-P2-40200-EPDM-R 40...200 mbar 1 change-over contact 30 mbar EPDM

FS3610-S-P2-40200-NBR-R 40...200 mbar 1 change-over contact 30 mbar NBR
